Клапан предназначен для использования в системах вентиляции в качестве запорного устройства. Он обеспечивает отделение одних помещений от других, а также позволяет изолировать помещения от внешней среды.
Клапан устанавливается в воздуховодах, по которым перемещается воздух без механических примесей, липких или волокнистых веществ. Конструкция предусматривает работу в двух положениях — «открыто» и «закрыто». Использование клапана для регулирования расхода воздуха не предусмотрено.
Температурный диапазон перемещаемой среды составляет от -45 °C до +40 °C.
Клапан изготавливается из углеродистой стали и имеет защитное порошковое покрытие цвета RAL 7024.

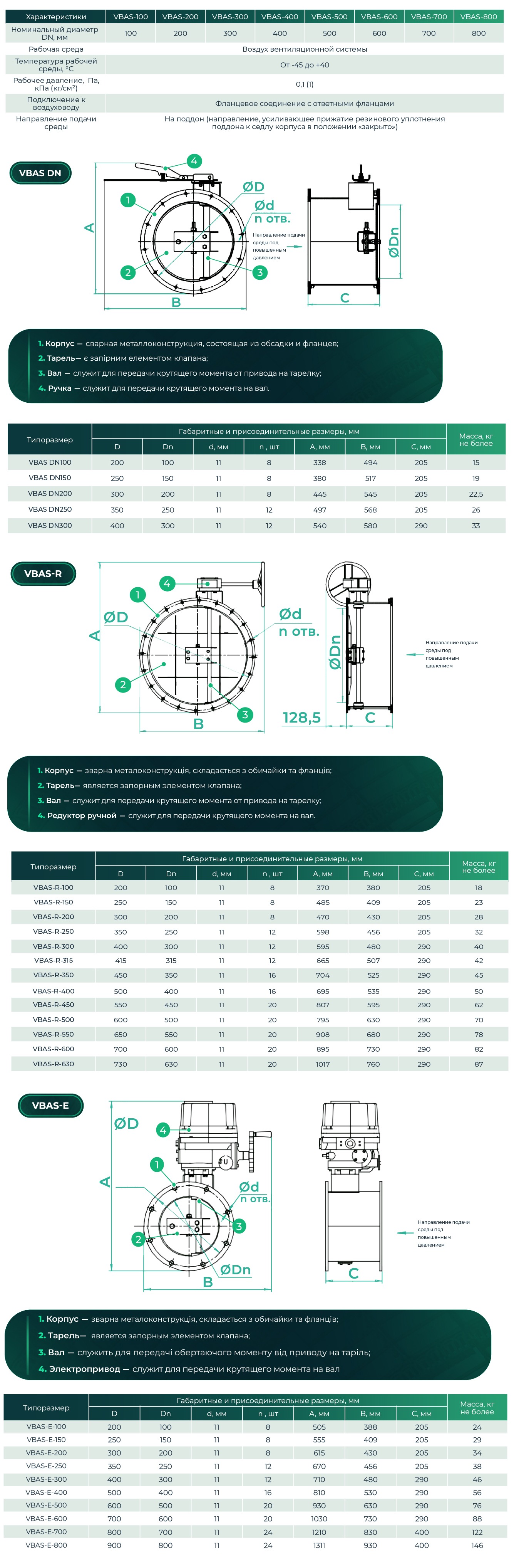

Доступны три варианта исполнения:
- с ручным приводом;
- с ручным редуктором;
- с электроприводом, оснащённым ручным дублёром.
Для клапана с ручным приводом установочное положение может быть любым независимо от ориентации воздуховода. На вертикальных воздуховодах клапан с электроприводом также может устанавливаться в любом положении. На горизонтальных воздуховодах электропривод должен располагаться в верхней полусфере относительно горизонтальной плоскости, при этом вал клапана должен находиться выше оси воздуховода.
При открытии привод вращает тарель, соединённую с ним валом. В начале поворота вала примерно на 10–20° тарель с помощью пружин отходит от седла корпуса. При дальнейшем вращении тарель устанавливается параллельно оси прохода клапана и полностью открывает проход для воздуха. Закрытие происходит в обратной последовательности.
*Температура указана как расчётная для подбора оборудования.
Эксплуатация клапана предусмотрена в соответствии с ДСТУ EN IEC 60721-3-3:2022.
