Клапан призначений для використання в системах вентиляції як запірний пристрій. Він забезпечує відокремлення одних приміщень від інших, а також дає змогу відключати приміщення від зовнішнього середовища.
Клапан встановлюється в повітропроводах, якими переміщується повітря без механічних домішок, липких або волокнистих речовин. Конструкція передбачає роботу у двох положеннях — «відкрито» та «закрито». Використання клапана для регулювання витрати повітря не передбачене.
- Температурний діапазон переміщуваного середовища становить від -45 °C до +40 °C.
- Клапан виготовляється з вуглецевої сталі та має захисне порошкове покриття кольору RAL 7024.

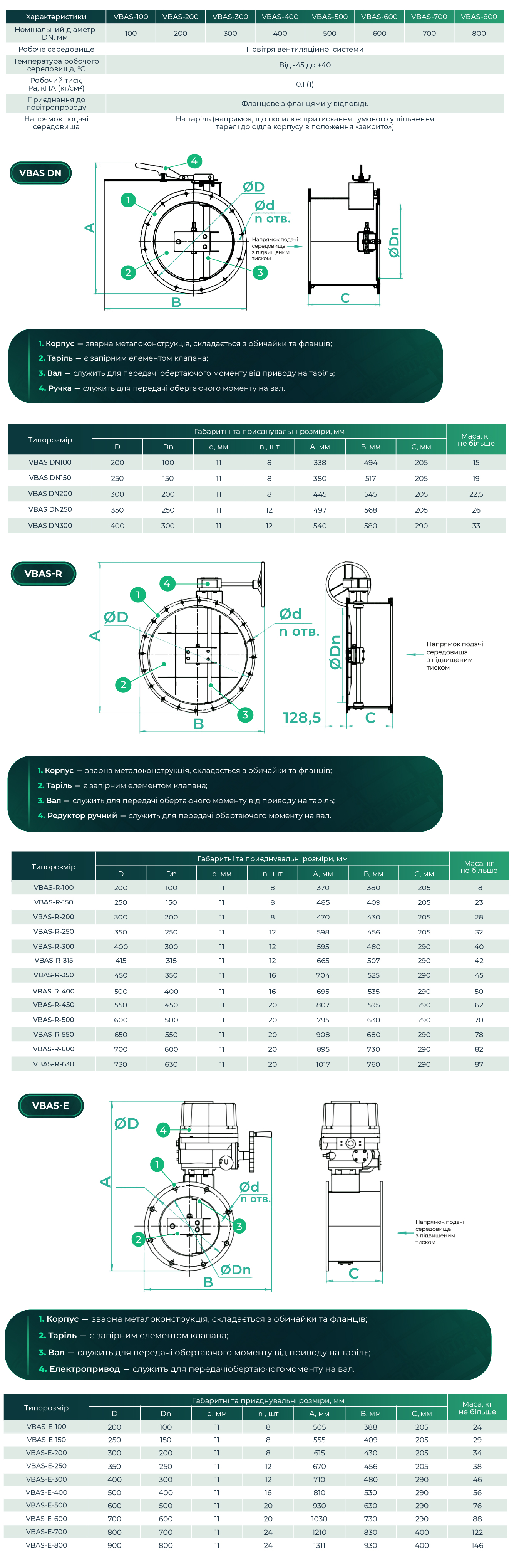

Доступні три варіанти виконання:
- з ручним приводом;
- з ручним редуктором;
- з електроприводом, оснащеним ручним дублером.
Для клапана з ручним приводом установче положення може бути будь-яким незалежно від орієнтації повітроводу. На вертикальних повітроводах клапан з електроприводом також може встановлюватися в будь-якому положенні. На горизонтальних повітроводах електропривод повинен розташовуватися у верхній півсфері відносно горизонтальної площини, при цьому вал клапана розташовується вище осі повітроводу.
Під час відкриття привід обертає таріль, з’єднану з ним валом. На початку повороту валу приблизно на 10–20° таріль за допомогою пружин відходить від сідла корпусу. Під час подальшого обертання таріль встановлюється паралельно осі проходу клапана та повністю відкриває прохід для повітря. Закриття відбувається у зворотній послідовності.
*Температура вказана як розрахункова для підбору обладнання.
Експлуатація клапана передбачена відповідно до ДСТУ EN IEC 60721-3-3:2022.
