Пленум-бокс ВД

Пленума предназначены для присоединения воздухораспределительных устройств (вихревых диффузоров, струйных форсунок или обычных круглых диффузоров) к системе воздуховодов в приточно-вытяжной вентиляции или воздушном отоплении.

Артикул: ARPD0391

Описание товара
Характеристики

Назначение

Конструкция и материалы

Изготавливаются из оцинкованной стали. Подключение может быть как боковое, так и верхнее.

Подводящий патрубок D1 изготавливается под ниппельное соединение с наружным диаметром в -3 мм от номинального. Выходная врезка D2 должна быть размером +3мм до диаметра подключения воздухораспределителя.

Дополнительно может комплектоваться:

— перфолистом, который расположен внутри пленума по диагонали для более равномерного распределения воздушного потока по всей плоскости;

— дроссель-клапаном для регулировки объема подаваемого воздуха;

— регулируемой заслонкой изнутри (лопатка перфорирована, ручка регулировки выводится во внутрь пленума);

— траверсой (планка с низу для крепления диффузоров через центральный винт);

— изоляция внутри пленума для уменьшения шумовых потоков;

— порошковой покраской внутри/снаружи по каталогу RAL.

Изготовление

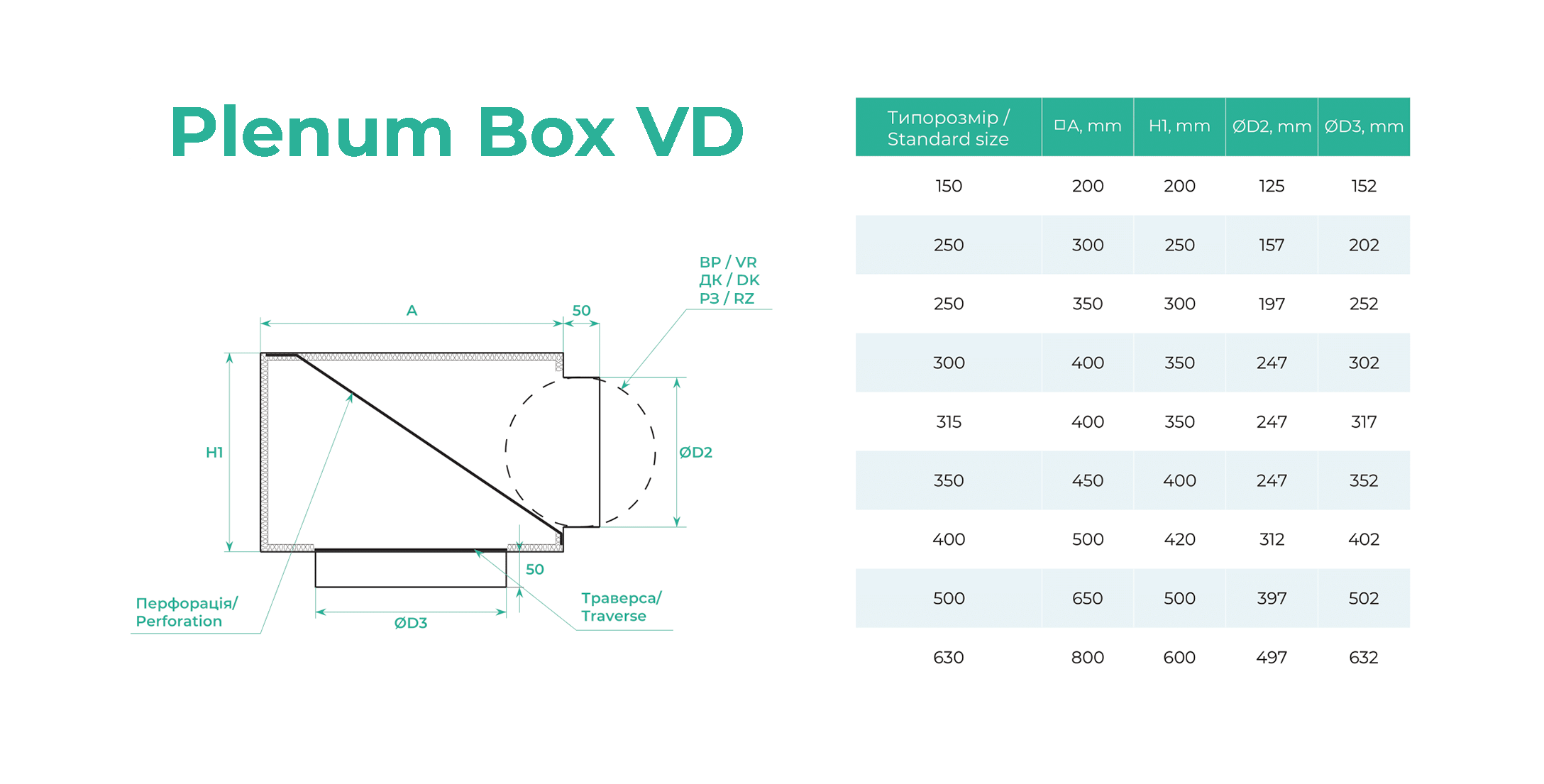

По посадочным размерам АxА, но не менее, чем D2+20мм, высота Н должна быть не менее, чем D1+50мм (при боковом подключении). Если же подключение верхнее, то высота может быть не менее 100мм.

Пример заказа и монтаж

Пленум-бокс VD 500×500×200h/LC/Perf/TM/Izol/DK d-125/VR d-127 (RAL 9005М/RAL 9005М)

500×500 — размеры пленума (но не менее, чем D2+20);
200h — высота пленума (но не менее, чем D1+50);
LC — боковое подключение (TC — верхнее подключение);
Perf — перфорация внутри пленума для равномерного распределения воздушного потока;
TM — траверса (планка с отверстиями) для крепления круглых диффузоров;
Izol — шумоизоляция;
DK — дроссель-клапан (RZ — регулируемая заслонка изнутри, VR — врезка);
d-125 — диаметр подключения 125 мм (фактический 122 мм, −3 мм);
RAL 9005М — окраска внутри и снаружи в чёрный цвет.

Для облегчения монтажа пленумов к строительным конструкциям на боковых гранях предусмотрены крепёжные пластины.

Комплектация

Возможно комплектовать дополнительными элементами (опциями):

- перфолистом;

- дроссель-клапаном вместо врезки;

- регулируемой заслонкой;

- траверсой;

- порошковой покраской;

- изоляцией.
