Многофункциональная воздухообрабатывающая установка. Применяется для объектов различного назначения, включая лечебные учреждения и другие помещения с повышенными требованиями к условиям чистоты.
ЭНЕРГОСБЕРЕГАЮЩИЕ ТЕХНОЛОГИИ СОКРАЩАЮТ ПЕРИОД ОКУПАЕМОСТИ ОБОРУДОВАНИЯ.
Установки оснащены рядом энергосберегающих технологий, что позволяет извлекать максимальный КПД при минимальных ресурсных затратах.
Автоматика разрабатывается индивидуально для каждого агрегата. Позволяет управлять параметрами оборудования с максимальной эффективностью.
Возможно медицинское исполнение установки.
Минимальные сроки изготовления оборудования.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
НЕСТАНДАРТНОЕ ПРОЕКТИРОВАНИЕ
позволяет подстроиться под любые параметры и решать задачи разного уровня инженерной сложности.
ОКРАСКА В ЛЮБОЙ ЦВЕТ ПАЛИТРЫ RAL
ВОЗМОЖНОСТЬ УСТАНОВКИ ТЕПЛОВОГО НАСОСА ЛЮБОГО УРОВНЯ СЛОЖНОСТИ:
нагрев приточного воздуха, охлаждение приточного воздуха, нагрев/охлаждение приточного воздуха с помощью энергоэффективного теплового насоса
*Актуальные характеристики оборудования доступны в программе подбора «NormaSelect». Не забудьте уточнить их у Вашего менеджера.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
КОРПУС
Металл с высоким содержанием цинка и сверхпрочное антикоррозийное покрытие позволяют устанавливать оборудование внутри и снаружи зданий всех типов. (При наружном исполнении установки дополняются воздухозаборным кожухом и защитными козырьками. Воздушные клапаны и автоматика в этом случае монтируются внутри.)

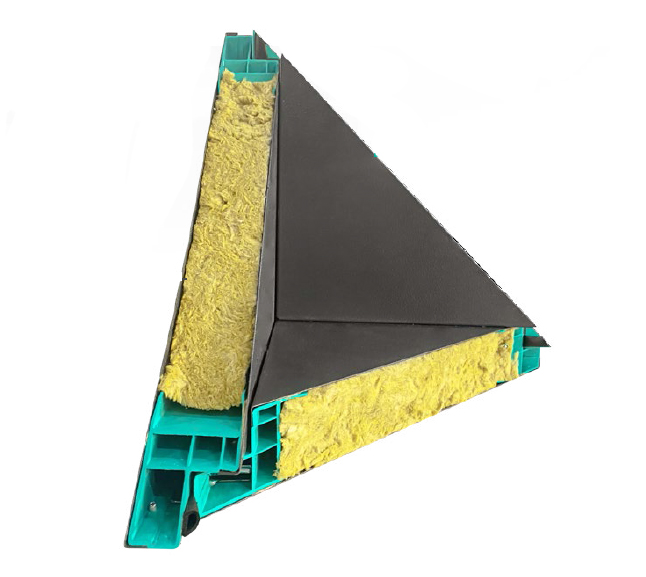

СЭНДВИЧ-ПАНЕЛИ В ИННОВАЦИОННОМ КОРПУСЕ С PVC-ПРОФИЛЕМ
Сендвич-панели толщиной 50 мм из "каменной ваты" плотностью 50 кг/м³. Обеспечивают повышенную прочность конструкции, тепло и шумоизоляцию.
Минимизация теплопотерь.
Воздушный клапан повышенной герметичности (с возможностью подогрева).
Минимальные потери энергии на квадратный метр поверхности.
PVC-профили усилены армированной вставкой.
Порошковое эпоксидированное покрытие с внешней и внутренней стороны корпуса.
Простое и герметичное соединение секций между собой.
Уменьшенный вес агрегата.
Сокращенный срок производства.

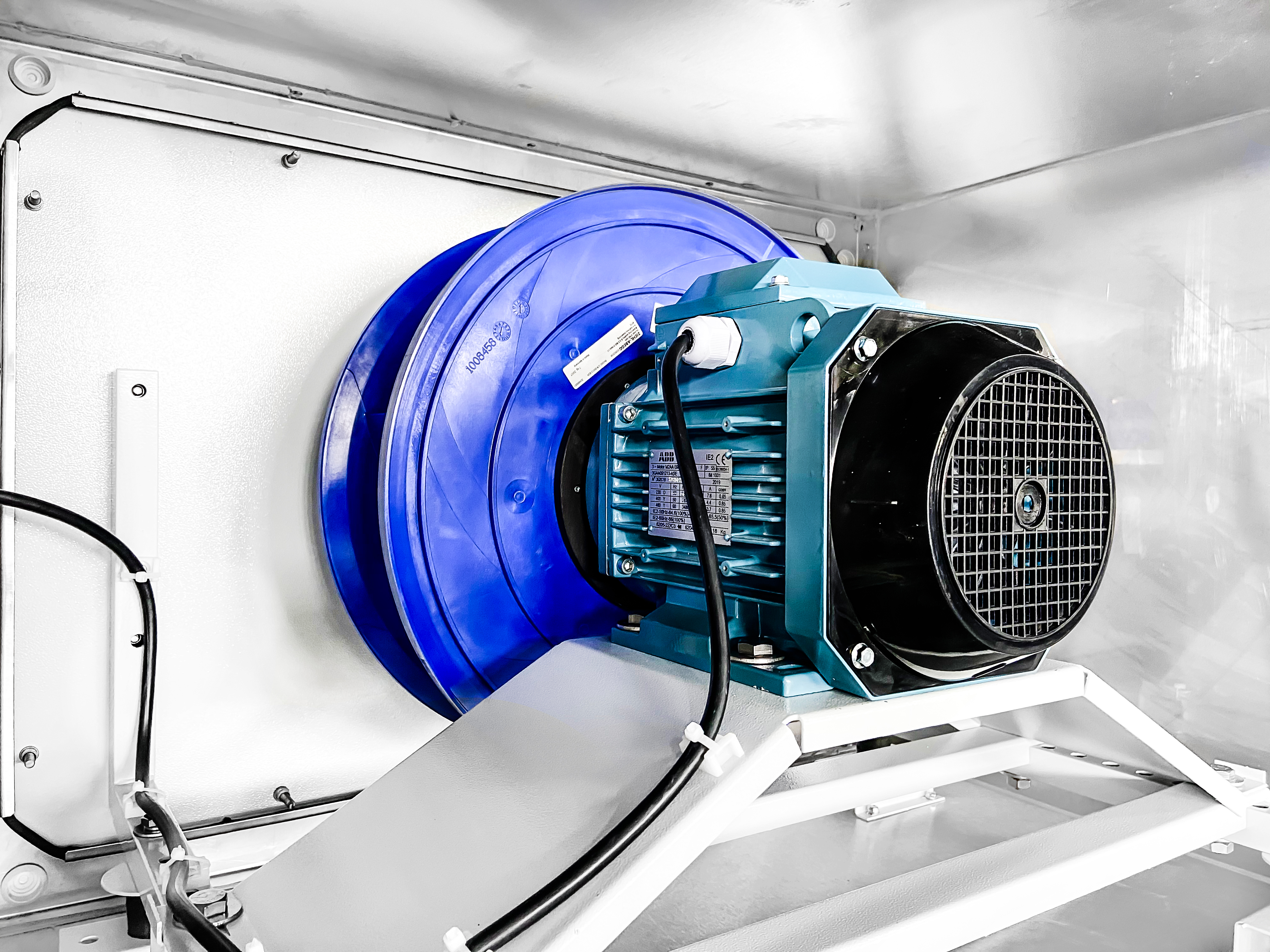

АС-ДВИГАТЕЛЬ
Размещается на виброустойчивой раме, отделенной от корпуса агрегата. Идеально подстраивается под аэродинамику вентиляционной сети, возможна регулировка параметров при необходимости.
Классы энергоэффективности: IE2, IE3. Степень защиты: IP 55
Оснащен преобразователем частоты, который позволяет быстро выйти на рабочую точку.

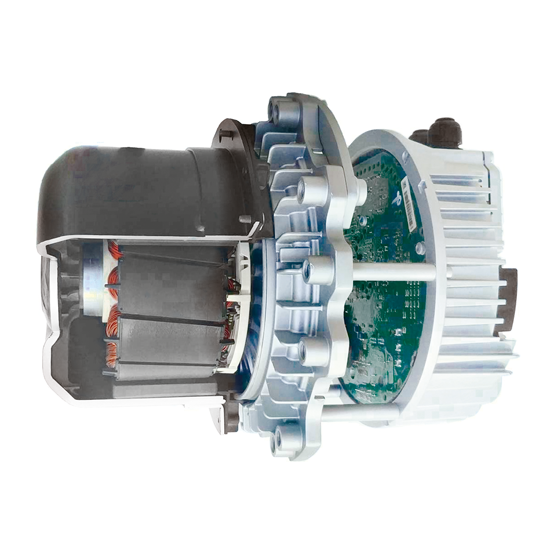

ЕС-ДВИГАТЕЛЬ
Бесколлекторный синхронный мотор с электронным управлением. Скорость регулируется в зависимости от требуемой нагрузки, что приводит к значительной экономии энергии по сравнению с обычным циклом каскадного включения/выключения, а также снижает шумовые показатели. Размещается на виброустойчивой раме, отделенной от корпуса агрегата. Идеально подстраивается под аэродинамику вентиляционной сети, возможна регулировка параметров при необходимости.
Классы энергоэффективности: IE2, IE3.
Степень защиты: IP 55
Оснащен преобразователем частоты, который позволяет быстро выйти на рабочую точку.
Высокое рабочее давление: до 2500 Ра.
Широкий диапазон номинального напряжения: 1~200..277 В или 3~380..480 В 50/60 Гц
Длительный срок службы: более 80000 часов.
EC-ЭЛЕКТРОДВИГАТЕЛЬ С КПД ВЫШЕ 90% экономит на минимум 30% больше электроэнергии, чем АС-двигатель.
Соответствует директиве ErP 2015.
Встроенный фильтр ЕМС защищает от пропадания фазы и заниженного напряжения в сети.
Встроенная защита от перегрева мотора и электроники, а также защита при блокировке ротора.
Отсутствие пусковых токов.
Не требует сервисного обслуживания.
Отсутствие частотного преобразователя экономит монтажное пространство.
Позволяет увеличивать частоту вращения до 10%.
Есть возможность обмена данными по протоколу MODBUS RTU.
Опция. Применение технологии Flow Grid: решетка-выпрямитель воздушного потока.
КРЫЛЬЧАТКА

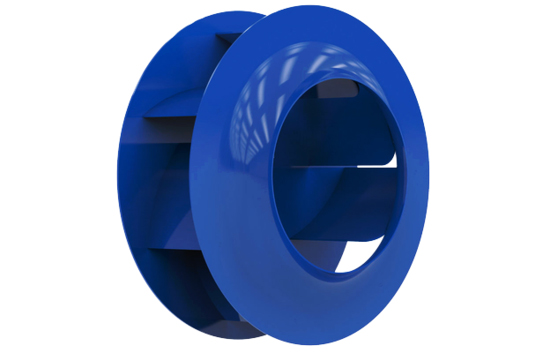

МЕТАЛЛИЧЕСКАЯ
Статическое давление: до 2500 Ра. Статическая эффективность: до 75%. Расход воздуха: до 25 000 м3/час.

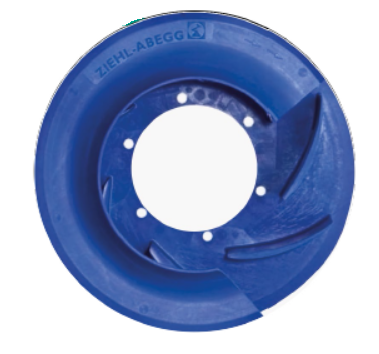

С КОМПОЗИТНОГО МАТЕРИАЛА
Высококачественный композитный материал. Трехмерные лопасти в форме капель воды. Профилированная лопатка. Низкий уровень шума.
РЕКУПЕРАТОР
Система рекуперации позволяет повторно использовать энергию отработанного воздуха из помещения для подогрева и охлаждения воздуха с улицы. Использование рекуператора позволяет уменьшить общее энергопотребление до 90%, что особо актуально, учитывая стремительный рост цен на энергоносители.

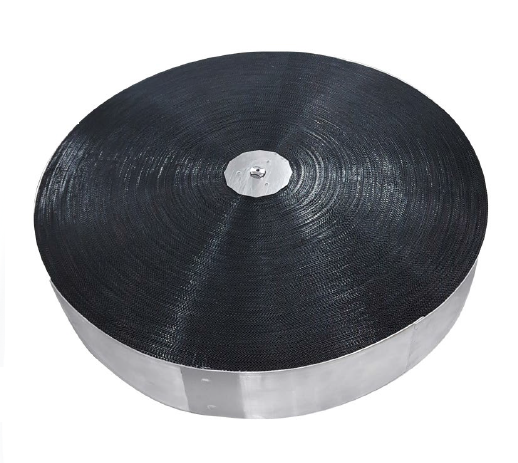

Роторный рекуператор
В роторных рекуператорах передача тепла от вытяжного воздуха приточному осуществляется с помощью подвижной матрицы с различными типами покрытий. Матрица роторного рекуператора состоит из двух слоев алюминиевой фольги, гладкой и гофрированной, поочередно нанесенной друг на друга. Эффективность рекуперации будет меняться в зависимости от высоты гофрированной ленты, а также скорости вращения колеса. Скорость вращения в 10 об/мин позволяет снизить энергопотребление на 90%. Рекуперация влаги зависит от разницы температур наружного и вытяжного воздуха. Оснащен высокоэффективным щеточным уплотнителем.
Толщина фольги: от 1,4 до 1,8 мм.
Высота волн фольги: от 1,6 до 2,5 мм.
КПД: до 88%, в зависимости от типоразмера и параметров работы.
Электропривод с переменной скоростью вращения для поддержания максимальной эффективности и регулировки степени энергоутилизации. Встроенная защита двигателя от перегрузки.

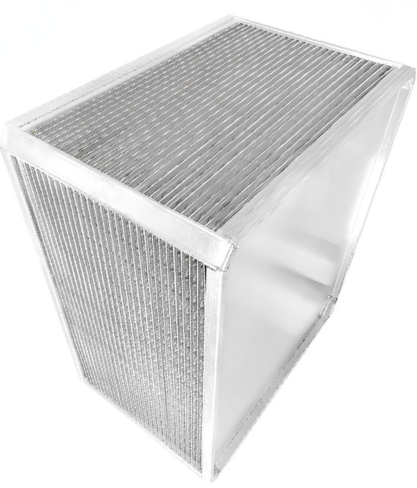

Перекрестноточный рекуператор
Благодаря пластинчатым теплообменникам два воздушных потока, например, теплый отработанный поток и холодный приточный, проходят друг возле друга, не соприкасаясь, по тонким пластинам. Обмен энергии наступает на поверхности пластин теплообменника. При этом не происходит смешивание двух воздушных потоков.
КПД: до 85%, в зависимости от типоразмера и параметров работы.
Прочное соединение пластин благодаря двойной фальцовке, стабильность давления благодаря пятикратной толщине материала.
Структура плиты: рельефные пластины, расстояние между пластинами от 3,8 до 11,5 мм.
Воздухопроизводительность: до 25 000 м3/час.

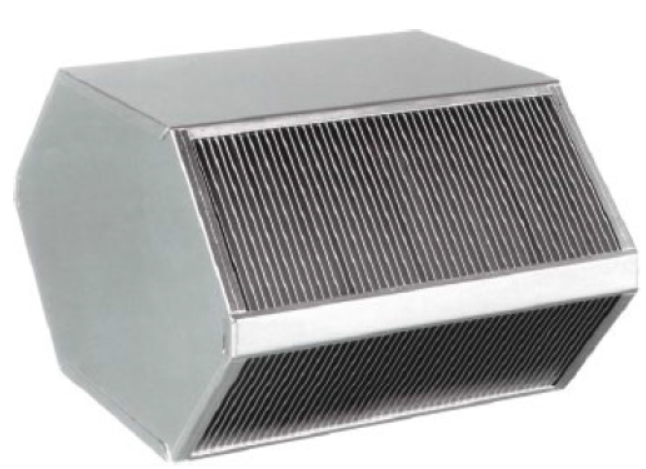

Противоточный рекуператор
Противоточное движение воздушного потока, обеспечивающее высокую производительность при низких затратах давления по всей поверхности распределения воздуха.
Использование алюминия стойкого к воз-действию морской воды. Четкое заводское производство. Тщательное выполнение – безукоризненно гладкие поверхности. Обеспечивает герметичность систем кондиционирования.
Теплообменник изготовлен без использования винтов и заклепок. ысокая прочность. Морозоустойчивость. Устойчив к перегреву. Отсутствует возможность утечки опасных испарений в случае пожара. Пластины образуют герметичный корпус благодаря диффузии клейкого уплотнителя, поэтому устройство характеризуется: - высокой герметичностью; - гигиеничностью использования благодаря полному отводу конденсата;
Эффективность до 90% гарантирована запатентованной технологией. Идеальная геометрия пластин. Низкая потеря давления благодаря компьютерному моделированию. Соединение пластин технологией двойной кромки. 100 % продукции проверено на герметичность. Сертификация Eurovent, RLT и AHRI. Возможность установки байпаса. Решение COMBI. Эпоксидный вариант

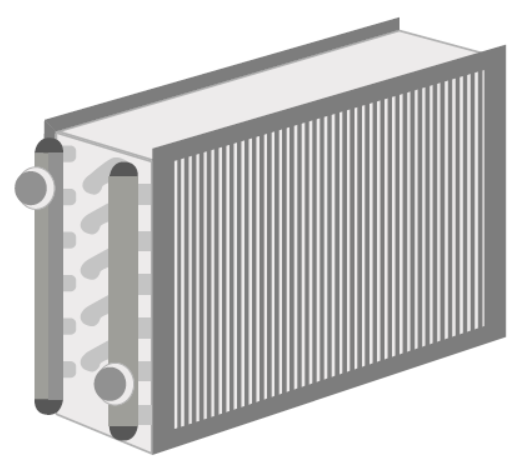

Гликолевый рекуператор
Состоит из двух теплообменников: один — в потоке вытяжного воздуха, другой — в потоке приточного воздуха.
Основным преимуществом данного рекуператора являться возможность применения в случае размещения воздушных потоков на расстояние друг от друга;
Использование в системах где недопустимо перемешивание воздушных потоков. Теплообменник, находящийся в потоке вытяжного воздуха, забирает тепловую энергию и передает ее с помощью циркулирующего теплоносителя: раствора воды и гликоля, теплообменнику, смонтированному в потоке приточного воздуха.
Гликолевый рекуператор КПД: до 70%.

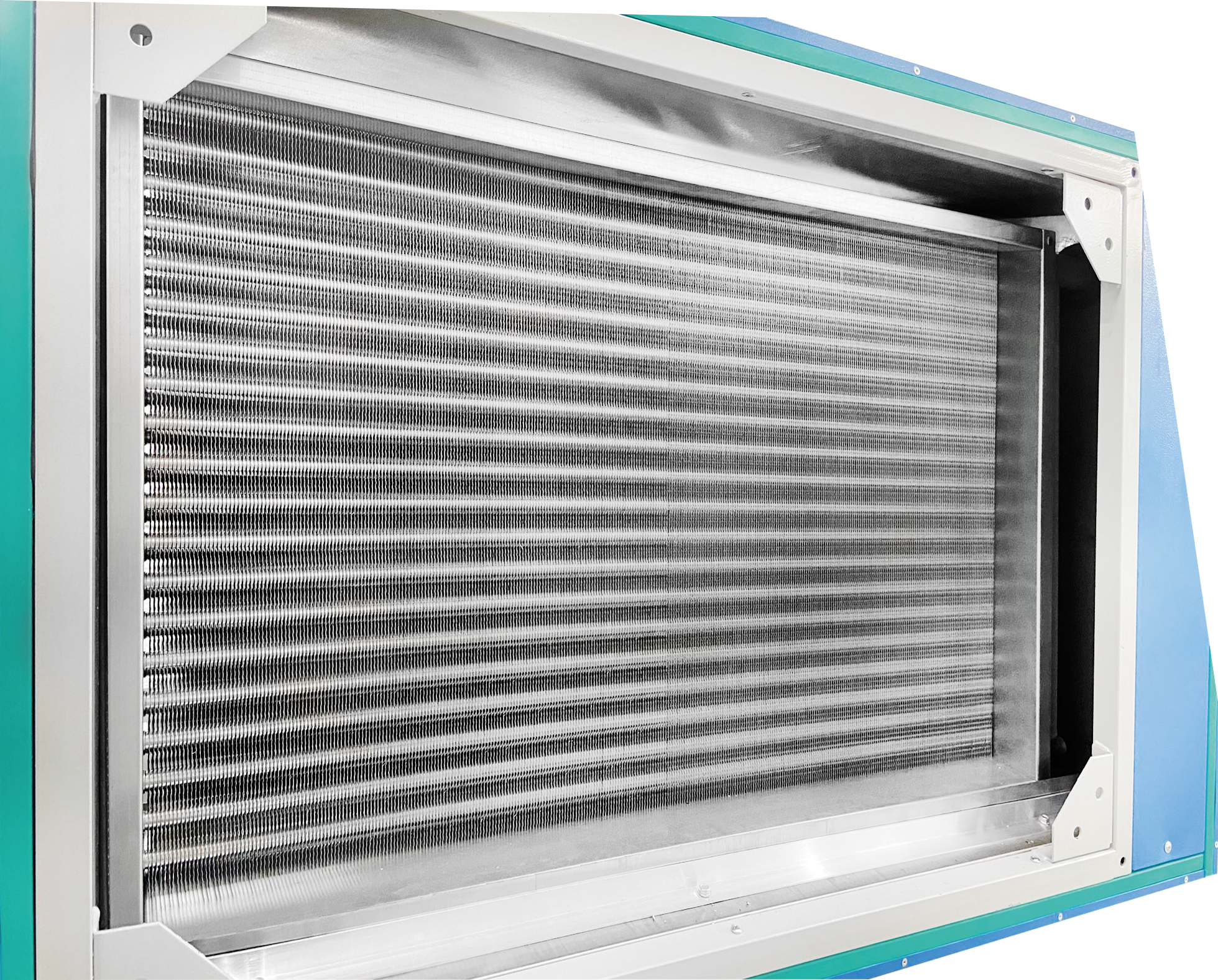

ТЕПЛООБМЕННИКИ
Для теплоносителей любых типов: фреон, пар, вода, гликолевый раствор. Стандартная конфигурация
Блок ламелей: - рифленая поверхность; - внутренние насечки, расположены в шахматном порядке; - количество рядов трубок: 1-12; - расстояние между ребрами: 1,6-5,0 мм; - толщина пластин: 0,1-0,19 мм.
Номенклатурный ряд теплообменников: до 350 л Максимальное рабочее давление: 20 атм. над. Медные трубы: диаметр — 9,52 мм, толщина стенки — 0,27 мм/0,33 мм. Коллектор из медных или стальных труб.

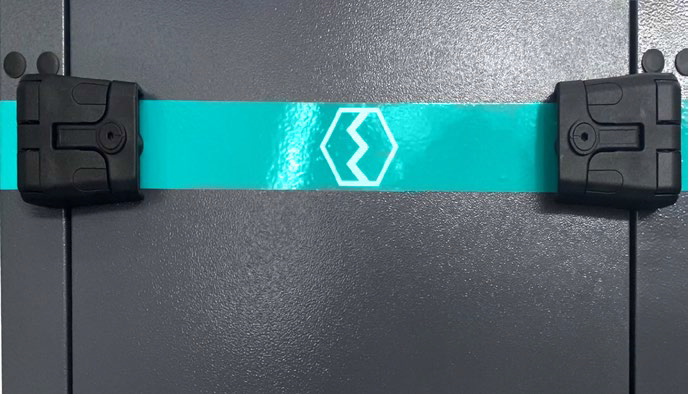

ИТАЛЬЯНСКАЯ ФУРНИТУРА
Конструкция оснащена качественной эргономичной фурнитурой итальянского производства: замки, ручки, навесы. Двери открываются в любую сторону либо снимаются.

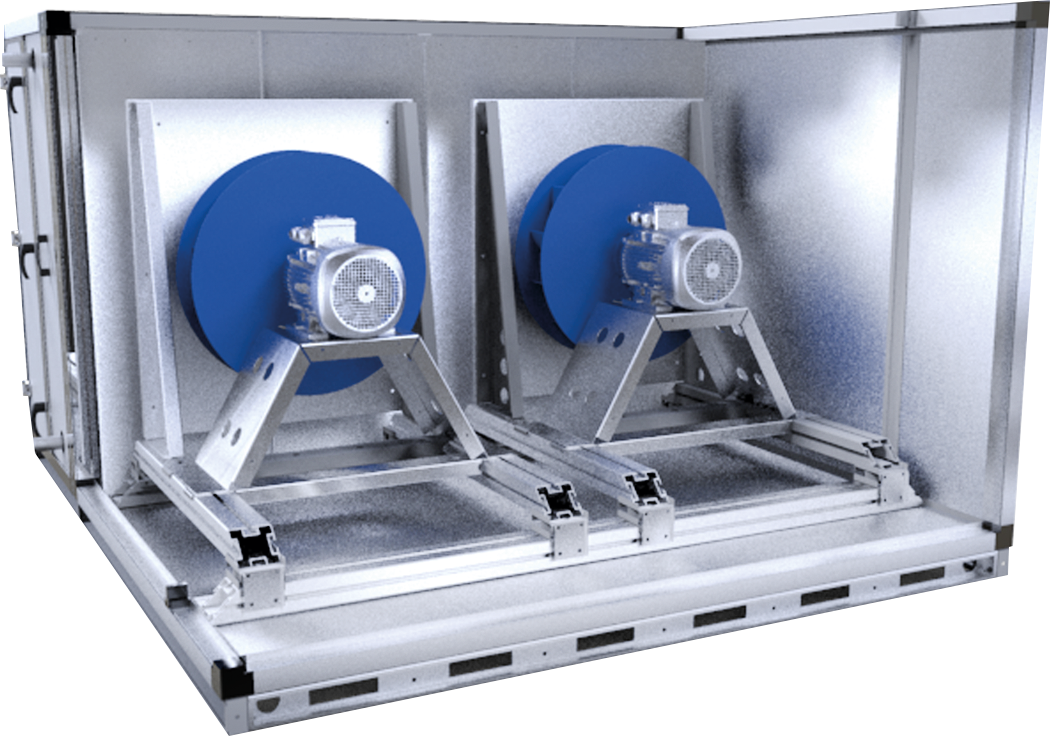

DUAL FAN
Система двойных вентиляторов.
Такая конфигурация на 50% надежней системы с одним мощным вентилятором.
МОДУЛЬНЫЕ ФИЛЬТРЫ
Различного класса фильтрации: от грубого до сверхтонкого. Предотвращают миграцию частиц пыли через фильтрующий материал. Применяются фильтры кассетного и карманного типа.

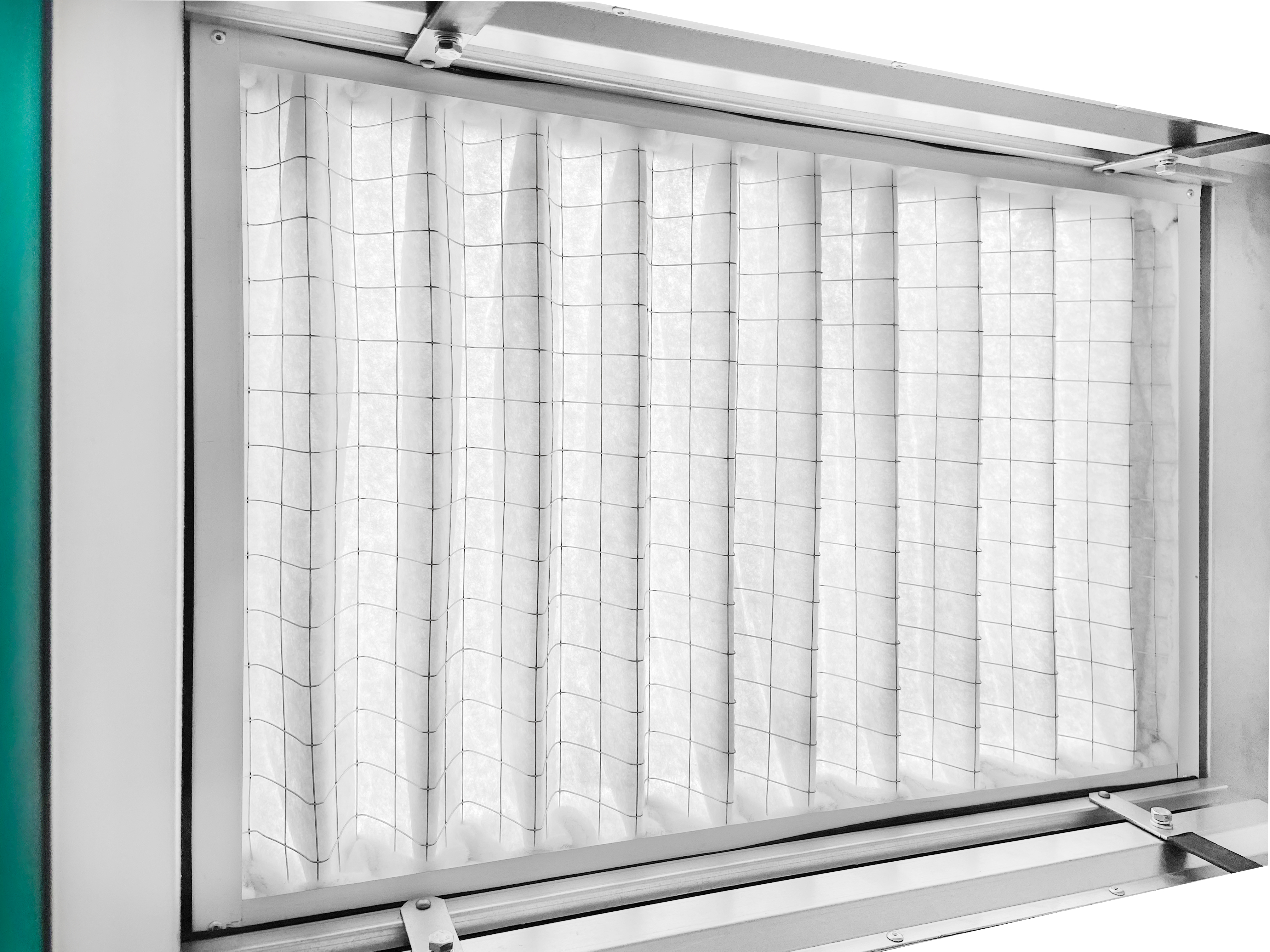

КАССЕТНЫЙ ФИЛЬТР:
Прочная металлическая оцинкованная рама.
Фильтрующий материал закреплен на сетке.
Изготовлен из полиэфирных волокон.
Класс очистки ISO 16890: Coarse 70%, ePM10 60%, ePM2,5 75%
Температура рабочей среды: до 80 °С.
Влажность рабочей среды: ≤100%.

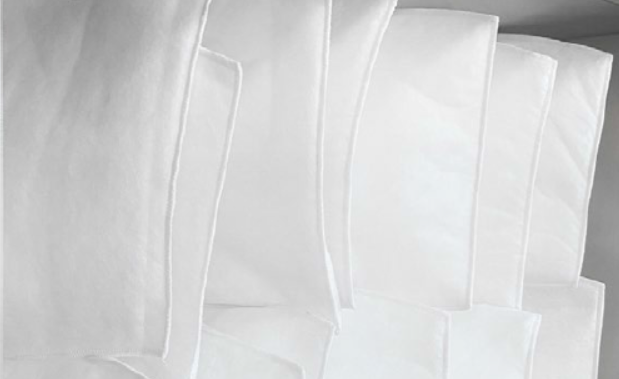

КАРМАННЫЙ ФИЛЬТР
Карманная конструкция позволяет увеличить площадь фильтрации и обеспечить максимальную эффективность. Жесткая конструкция из прочной окрашенной металлической рамы.
