ОСОБЛИВОСТІ

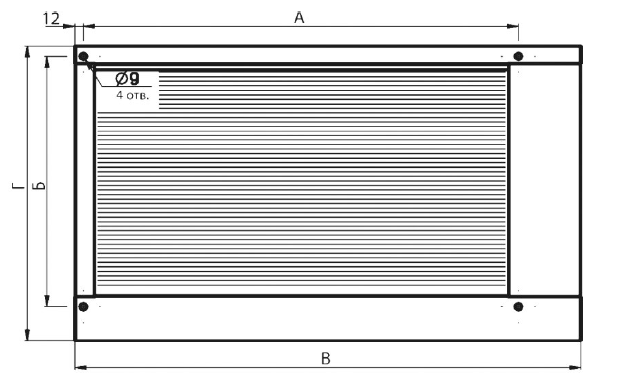

Конструкція SWH
Корпус охолоджувача виготовляється з оцинкованої сталі. Колектори зварюються зі сталевих трубок з поверхневою обробкою синтетичною фарбою. Поверхню теплообміну створюють алюмінієві пластини товщиною 0,1 мм, нанизані на мідні трубки.
Піддон для збору конденсату виготовлений з пофарбованої оцинкованої сталі або нержавіючої сталі. Охолоджувачі випробовуються на герметичність повітрям під тиском 2 МПа протягом 5 хвилин під водою.
Охолоджувачі стандартно поставляються в лівому виконанні при вигляді в напрямку потоку повітря, а також обладнуються каплеуловителем і ізольованою ванною для відведення конденсату.
При двоступеневому охолодженні у першого охолоджувача доцільно краплеуловлювач виключити (замовити охолоджувач без краплевловлювача).

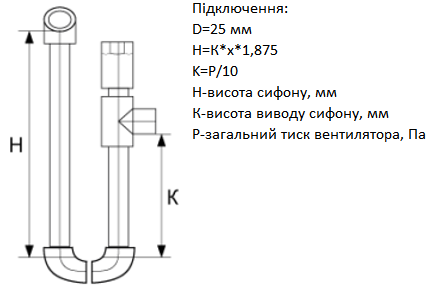

При монтажі охолоджувача на дренажний патрубок потрібно встановити сифон, який розраховується за формулою:
Умови експлуатації:
Максимальний допустимий тиск 1,5 МПа
У номограмах вказані параметри охолоджувачів для стандартних значень температурного перепаду води, різних витрат повітря і різних температур повітря для води, використовуваної в якості холодоагенту.
Місце установки:
При виборі розташування в вентиляційному обладнанні рекомендується дотримуватися наступних правил: якщо холодоагентом є вода, охолоджувачі можуть встановлюватися всередині опалювальних приміщень, в яких температура не опускається нижче нуля (основною умовою є дотримання температури переміщуваного повітря).
Зовнішня установка допускається, якщо холодоагентом є незамерзаюча суміш (розчин етиленгліколю). При цьому треба враховувати температурне обмеження для сервоприводу змішувального вузла, а для визначення параметрів охолоджувача можна використовувати зазначені діаграми.
Охолоджувачі можуть експлуатуватися тільки у вертикальному положенні, яке дозволяє відводити конденсат і обезповітрювати охолоджувач. Необхідно забезпечити контрольний і сервісний доступ до охолоджувача. Перед охолоджувачем повинен встановлюватися повітряний фільтр, що захищає його від забруднення (якщо він відсутній перед нагрівачем). Для досягнення максимальної холодопродуктивності необхідно підключити охолоджувач противоточно.
Охолоджувач можна встановлювати перед і за вентилятором. Якщо охолоджувач встановлюється за вентилятором, рекомендується передбачити між ними ділянку для стабілізації потоку повітря.
