ОСОБЕННОСТИ
В узлах SUMXk-BA осуществляется качественное регулирование процесса нагрева. Управление нагревом в калорифере происходит путем изменения температуры теплоносителя при неизменном его расходе через калорифер.
Качественное регулирование позволяет, при условии правильно выполненного подбора, получить максимально близкую к линейной характеристику управления и гарантировать устойчивость процесса регулирования на всем диапазоне положений регулирующего клапана. Данное регулирование имеет повышенную устойчивость к замораживанию калорифера, т.к. через калорифер проходит постоянный проток воды.

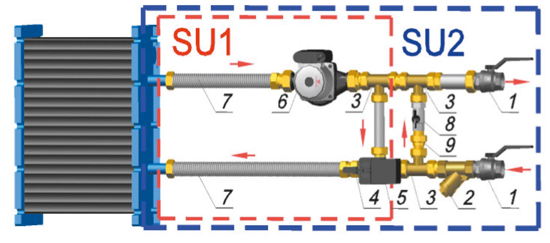

Регулирующий клапан расположен на входе теплоносителя в калорифер. Клапан осуществляет смешивание остывшего обратного теплоносителя с прямым теплоносителем,
имеющим более высокую температуру. Степень открытия регулирующего клапана определяет процентное соотношение прямого и обратного теплоносителей, в соответствии с этим, изменяется температура поступающего в калорифер теплоносителя. В зависимости от температуры теплоносителя меняется и мощность калорифера.
В полностью открытом состоянии клапан обеспечивает циркуляцию теплоносителя по «большому» контуру (направление потока А-АВ), чем достигается максимальная тепловая мощность узла. В полностью закрытом состоянии клапан обеспечивает циркуляцию по «малому» контуру (направление потока В-АВ), чем достигается минимальная тепловая мощность узла. В промежуточных положениях клапан обеспечивает циркуляцию по «малому» контуру с подмесом теплоносителя из сети.
При необходимости не переохлаждать теплоноситель в первичном контуре рекомендуется на первичном контуре установить линию байпаса.
В случае, когда “тепловые сети” запрещают сбрасывать в систему недостаточно охлаждённую воду применяется смесительный узел типа SU1.
В смесительных узлах SUMXk-L применяются центробежные циркуляционные насосы «с мокрым ротором».
Напряжение питания привода — 24В постоянного или переменного тока, управляющий сигнал 0-10 Вольт.
