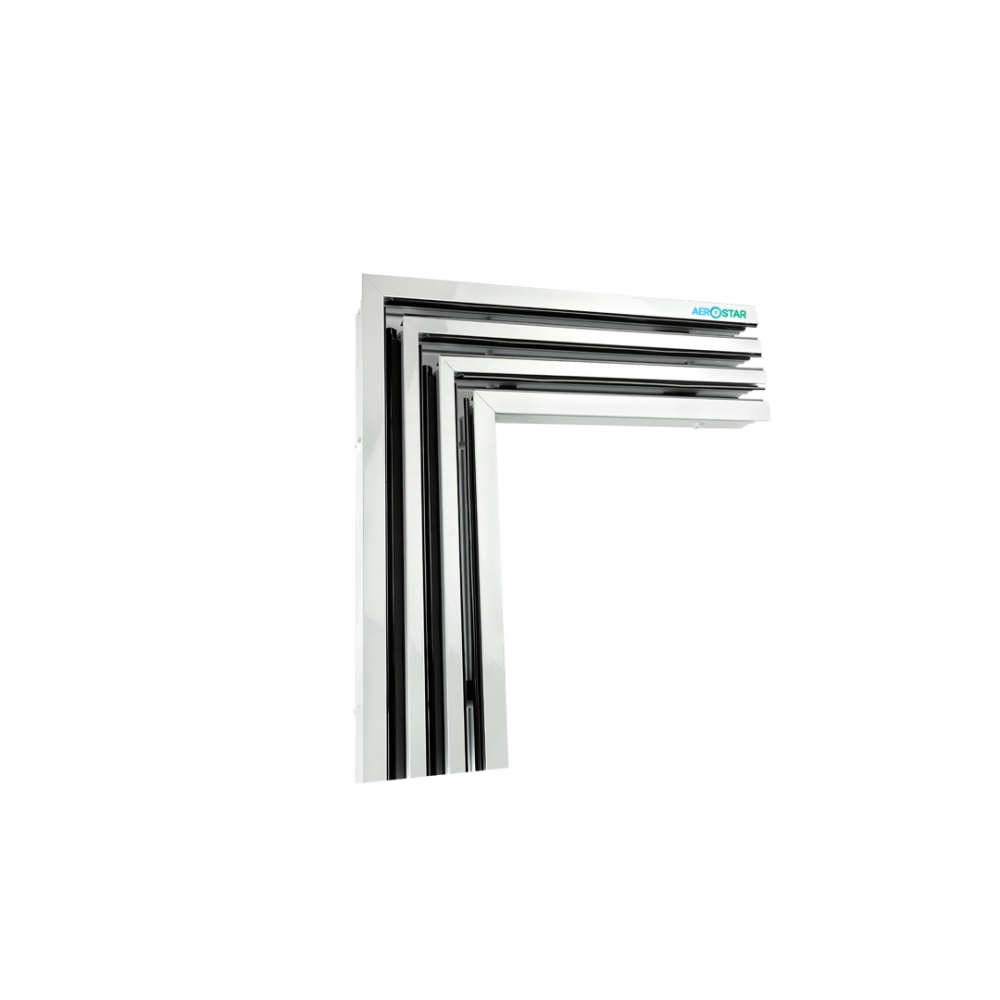

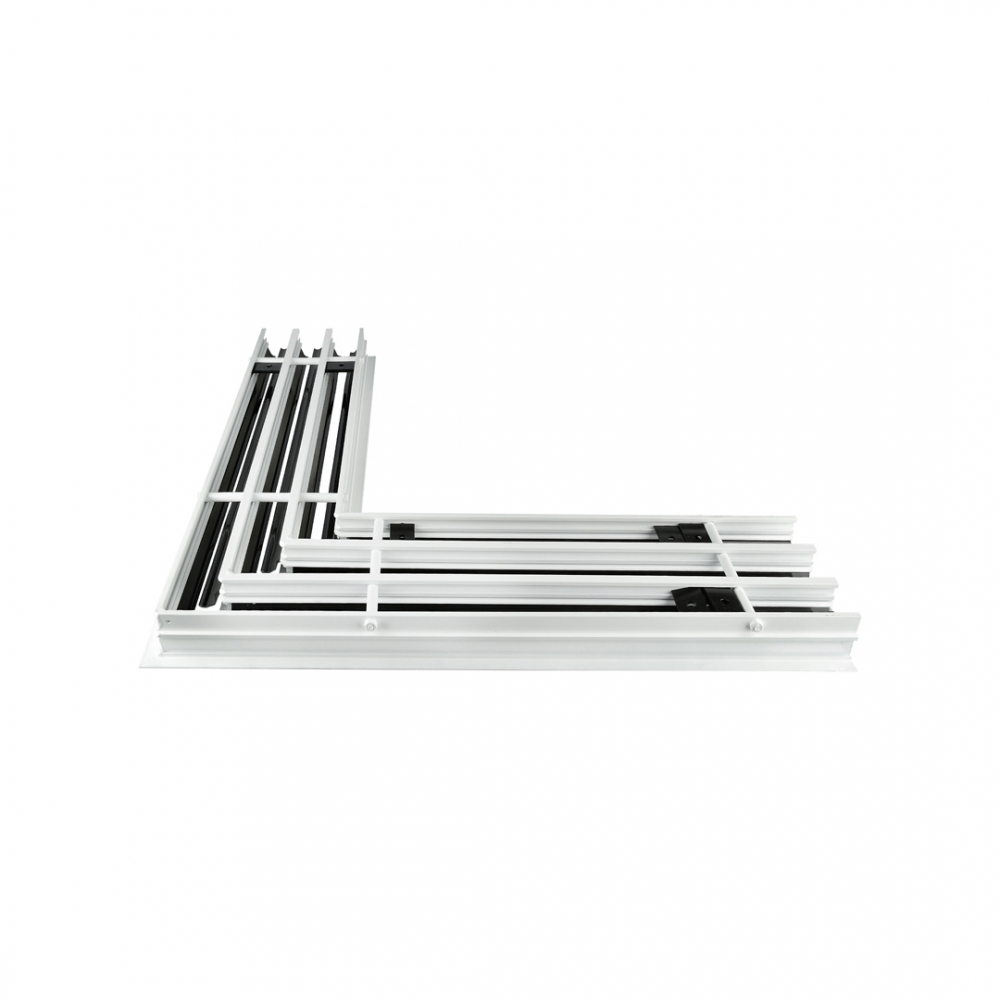

Щелевой диффузор SDA

Данные угловые элементы щелевых диффузоров SDA используются в приточно-вытяжной вентиляции и в любых системах кондиционирования воздуха. Предназначены для установки в потолок обеспечивая отличный эстетический вид.

Артикул: ARPD0253

Описание товара
Характеристики

Назначение

Конструкция и материалы

Конструкция данной продукции состоит из высококачественного алюминиевого корпуса с горизонтальными щелевыми отверстиями, количество которых, в зависимости от модели может варьироваться от 1 до 6.

Жалюзи на рамке подвижные, поворотные, обеспечивают регулирование направления воздуха в помещении.

При изготовлении диффузоров используется защитное декоративное покрытие — порошковая покраска. Стандартный цвет окраски – белый (RAL-9016), но по желанию Клиента возможна покраска корпуса и ламелей в разные цвета согласно палитре RAL.

Изготовление

Диффузоры данной серии включают в себя изделия, как стандартных размеров, так и возможность изготовления любой длины L с шагом 5мм в диапазоне от 300 до 1000 мм.

Стандартная длина углового элемента 500мм, измеряется по длиной стороне (наружной).

Стандартный угол 90° (не указывается), если другой, то пишется в наименовании.

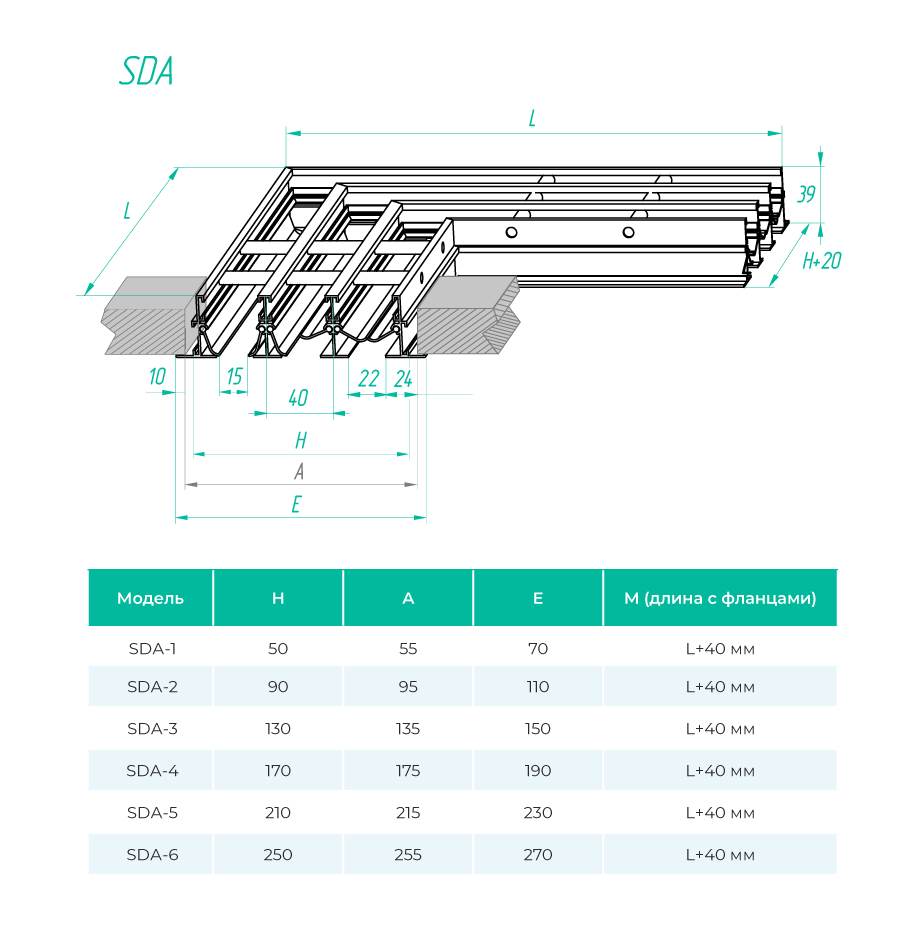

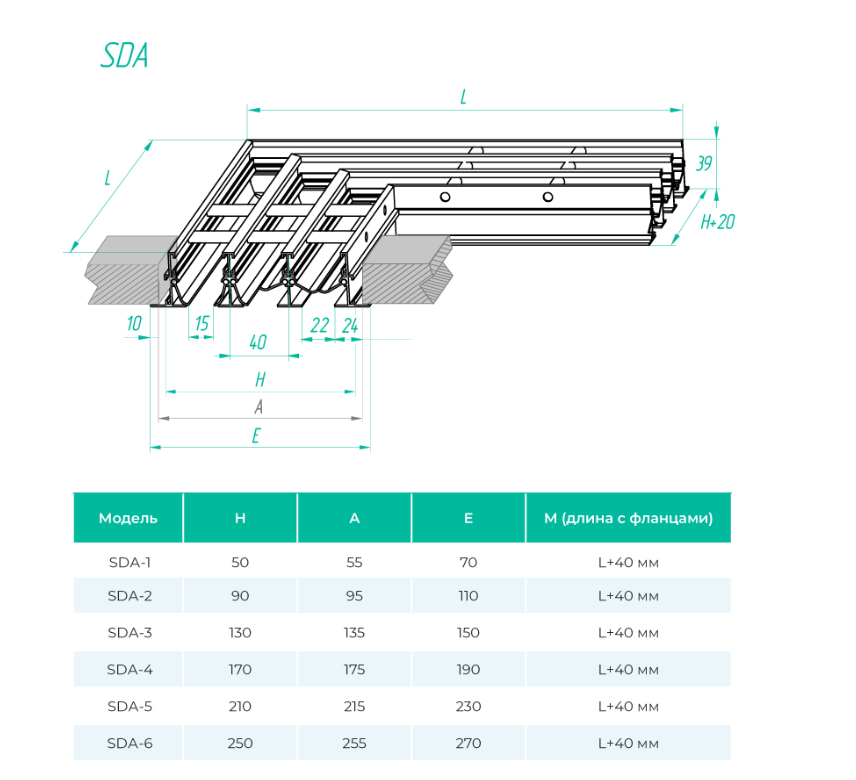

Размер H фиксированный.

SDA-1 – h=50 мм – диффузор с 1 щелью имеет высоту подключения 50мм, каждая последующая щель плюс 40мм.

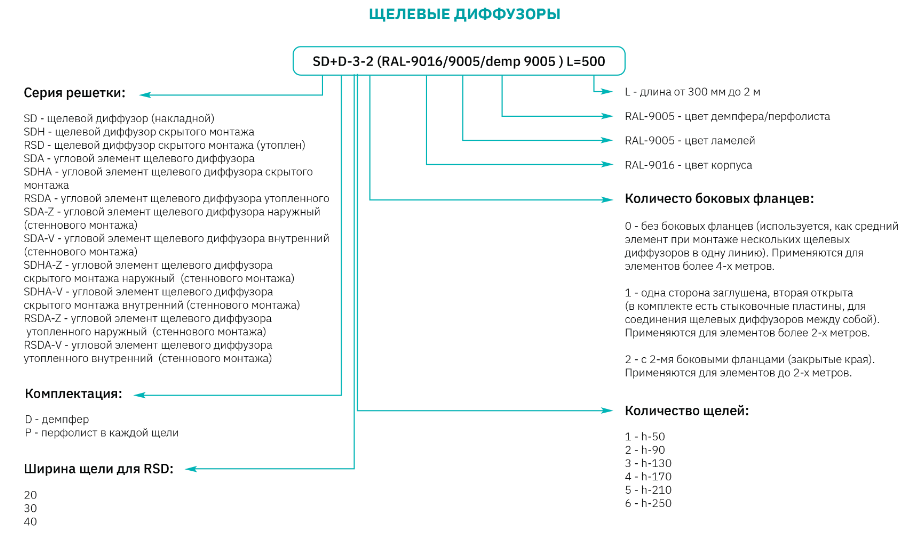

Пример заказа и монтаж

SDA-1-0 (RAL-9016/9005) L=500 – с 1-й щелью, 0 - без боковых фланцев (используется, как средний элемент при монтаже нескольких щелевых диффузоров в одну линию по периметру). Цвет рамки – белый, ламели – чёрный.

SDA+P-2-1 (RAL-9016/9016/perf 9005) L=300 – с 2-мя щелями, 1 - одна сторона заглушена, вторая открыта (в комплекте есть стыковочные пластины, для соединения щелевых диффузоров между собой). Цвет рамки – белый, ламели – белые, перфорация - черная.

SDA+D-110-3-2 (RAL-9016/9005/demp 9005) L=500 – 110 – градус углового элемента, с 3-мя щелями, 2 - с 2-мя боковыми фланцами (закрытые края). Цвет рамки – белый, ламели – черные, демпфер – черный.

Комплектация

- возможна поставка с Пленум-слот, изготовленного из оцинкованной стали

- возможна поставка с перфорацией (+P)

- возможна поставка с демпфером (+D)
