Назначение

Радиальные решетки используются для установки в круглые спирально-навивные трубы и предназначены для притока либо вытяжки воздуха системами вентиляции, кондиционирования либо воздушного отопления.

Конструкция и материалы

1-RP-30-05 — Решетки однорядные, нерегулируемые, изготавливаются из высококачественных алюминиевых профилей в виде рамки и перфорированного металла.
Конструкция решетки предусматривает только винтовое соединения (монтажные отверстия потай на лицевом фланце). Решетки покрываются термостойкой порошковой краской, которая обеспечивает надежную защиту от негативных факторов внешней среды и предотвращает преждевременный износ продукта. Стандартный цвет окраски – белый, но по желанию Клиента возможна покраска в другой цвет по каталогу RAL.

Изготовление

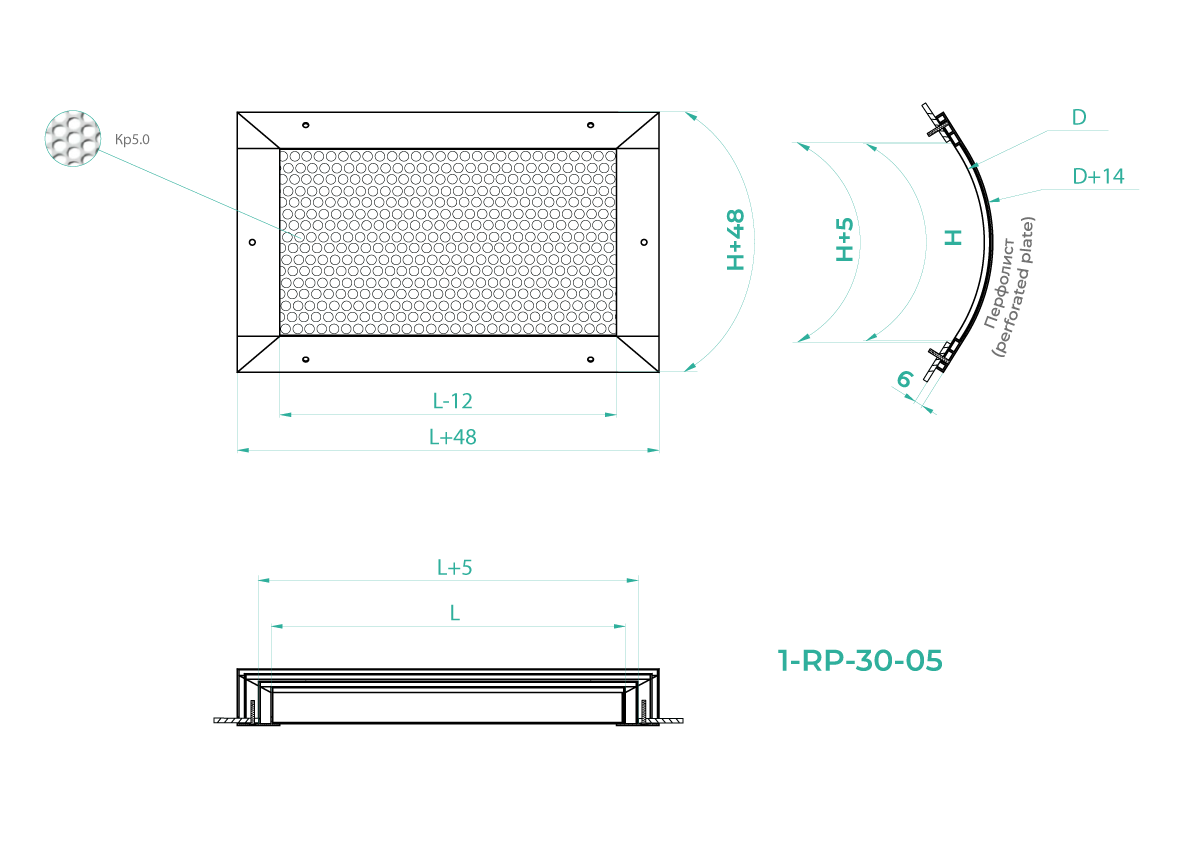

По посадочным размерам LxH с шагом 5мм и диаметром трубы D.
Минимальный диаметр трубы D=150, для меньшего диаметра использовать радиальную решетку, которая имеет рамку с оцинковки (1-РП-30-30-OTS).
При размере L>1000мм применяется разделительный профиль.
Кр 5.0 – Вид перфорации, (Кр – круглая, 5.0 – диаметр отверстий)

Пример заказа и монтаж

1-RP-30-05* Кр 5.0 D=150 (RAL 9016) 200x100h – крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), перфорация с круглыми отверстиями диаметром 5.0мм, диаметр трубы 150мм, цвет белый.
