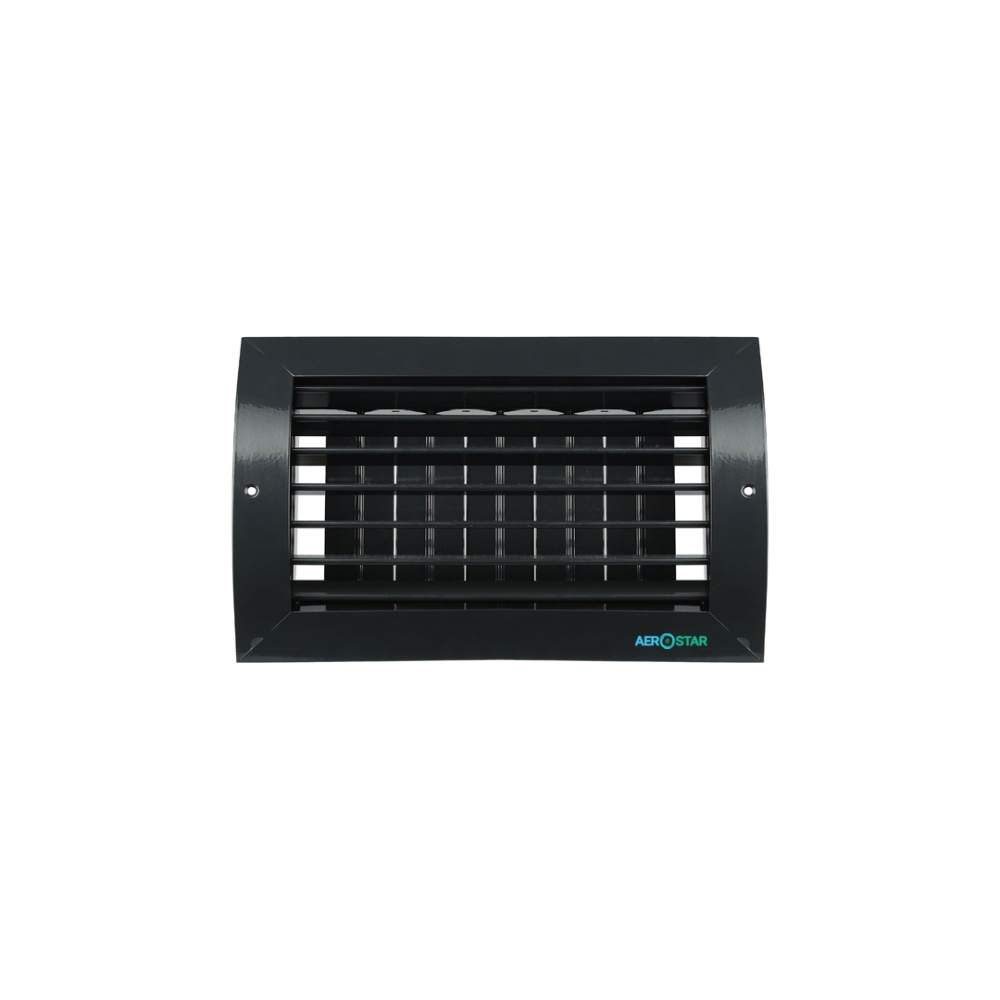

Решетка радиальная двухрядная 2-R-30-60 — Кондиціювання та вентиляція в Чернігові

Назначение

Радиальные решетки используются для установки в круглые спирально-навивные трубы и предназначены для притока либо вытяжки воздуха системами вентиляции, кондиционирования либо воздушного отопления.

Конструкция и материалы

2-R-30-60 — Решетки двухрядные, регулируемые, изготавливаются из высококачественных алюминиевых профилей в виде рамки и состоят из горизонтальных и вертикальных подвижных пластин, изменяя положение которых (угол наклона подбирается индивидуально и регулируется независимо друг от друга), можно корректировать направление потока воздуха по горизонтали и вертикали.
Конструкция решетки предусматривает только винтовое соединения (монтажные отверстия потай на лицевом фланце). Профили покрываются термостойкой порошковой краской, которая обеспечивает надежную защиту от негативных факторов внешней среды и предотвращает преждевременный износ продукта. Стандартный цвет окраски – белый, но по желанию Клиента возможна покраска в другой цвет по каталогу RAL.

Изготовление

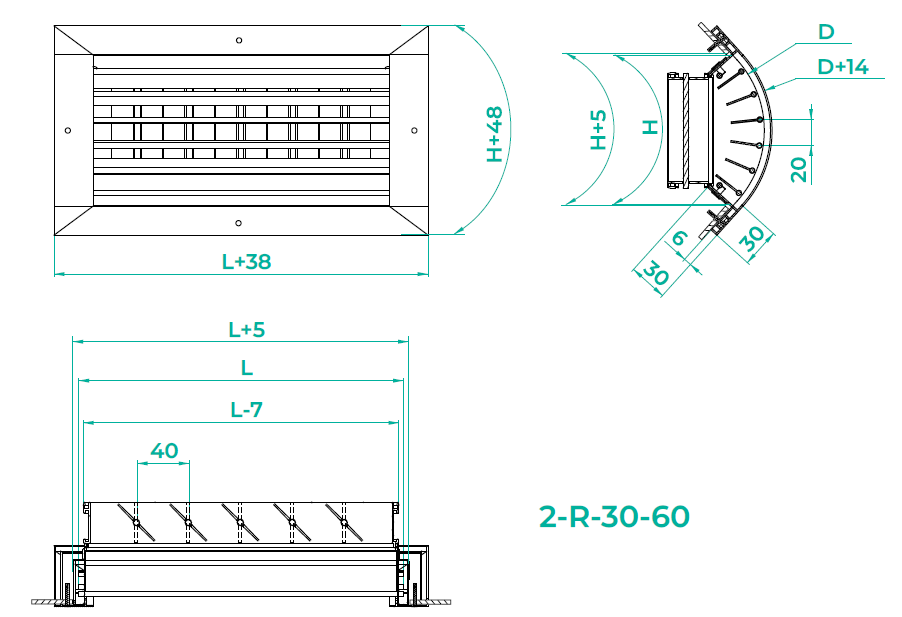

По посадочным размерам LxH с шагом 5мм и диаметром трубы D.
Минимальный диаметр трубы D=150, для меньшего диаметра использовать радиальную решетку, которая имеет рамку с оцинковки (2-R-30-60-OTS).
При размере L>600мм применяется разделительный профиль.

Пример заказа и монтаж

2-R-30-600* D=150 (RAL 9016) 200x100h – крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), диаметр трубы 150мм, цвет белый.
