Назначение
Радиальные решетки используются для установки в круглые спирально-навивные трубы и предназначены для притока либо вытяжки воздуха системами вентиляции, кондиционирования либо воздушного отопления.
Конструкция и материалы

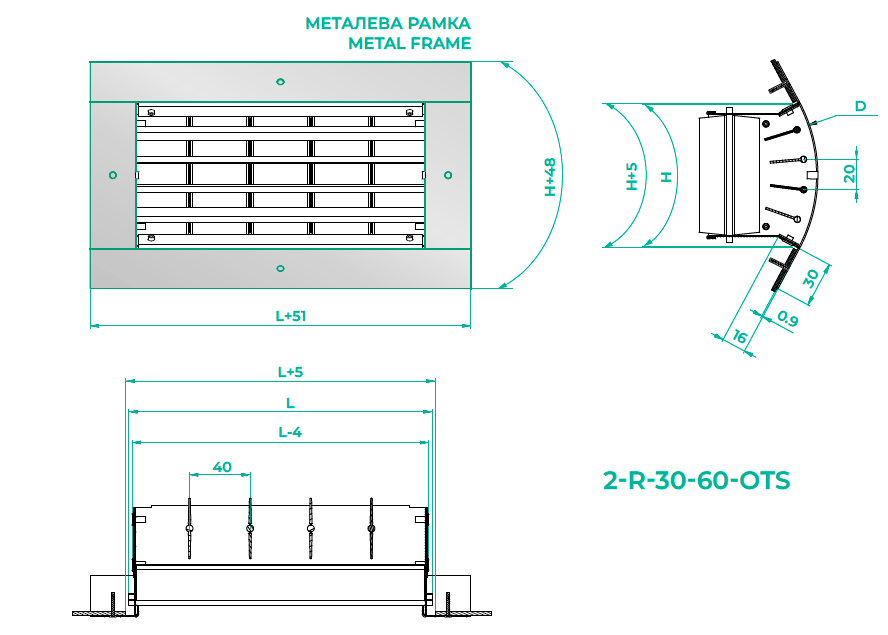

2-R-30-60-OTS — решетки двухрядные, регулируемые, изготавливаются из оцинкованного корпуса и высококачественных алюминиевых профилей в виде горизонтальных и вертикальных подвижных пластин, изменяя положение которых (угол наклона подбирается индивидуально и регулируется независимо друг от друга), можно корректировать направление потока воздуха по горизонтали и вертикали.
Конструкция решетки предусматривает только винтовое соединение (монтажные отверстия потайные на лицевом фланце). Профили покрываются термостойкой порошковой краской, которая обеспечивает надежную защиту от негативных факторов внешней среды и предотвращает преждевременный износ продукта. Стандартный цвет окраски — белый, но по желанию Клиента возможна покраска в другой цвет по каталогу RAL.
Изготовление
По посадочным размерам LxH с шагом 5мм и диаметром трубы D.
Минимальный диаметр трубы D=100.
Минимальный размер — 100x100h
Максимальный размер — 600x600h
Пример заказа и монтаж
2-R-30-60-OTS* D=200 (RAL 9016) 300x200h — крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), диаметр трубы 200 мм, цвет белый.
