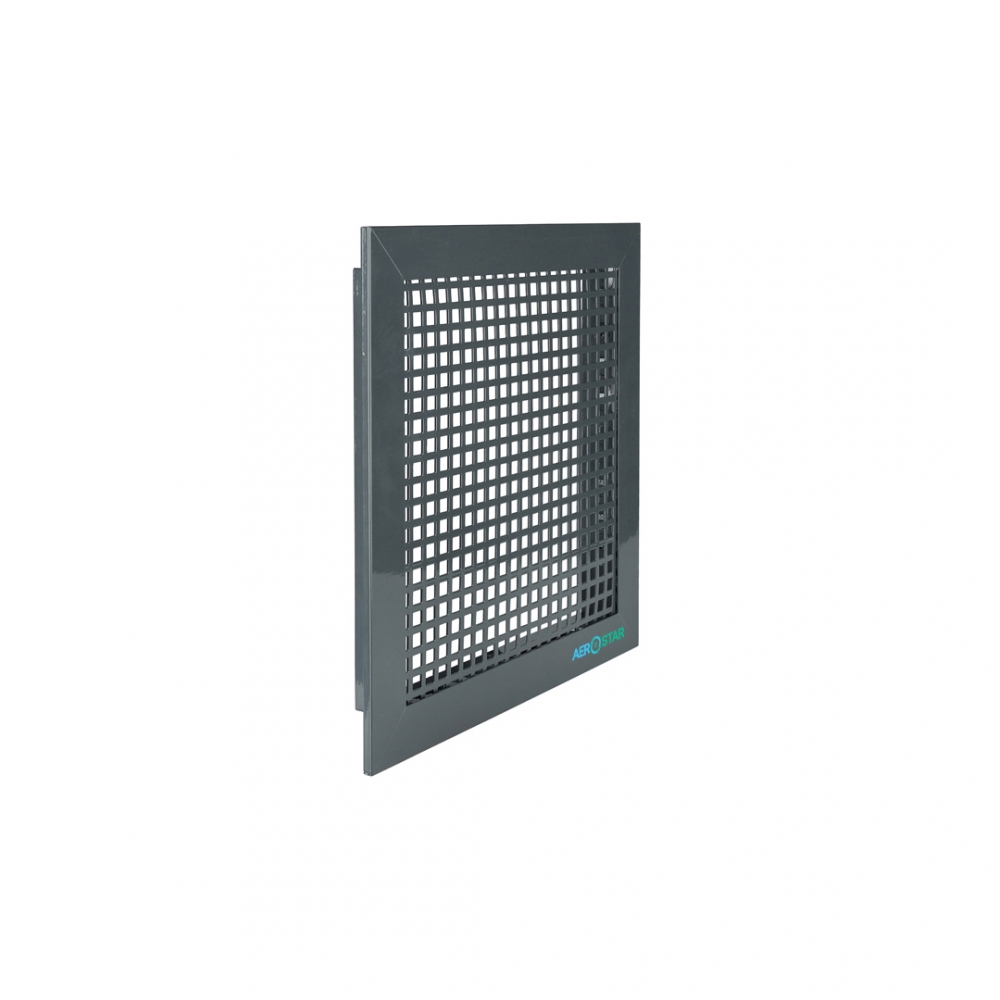

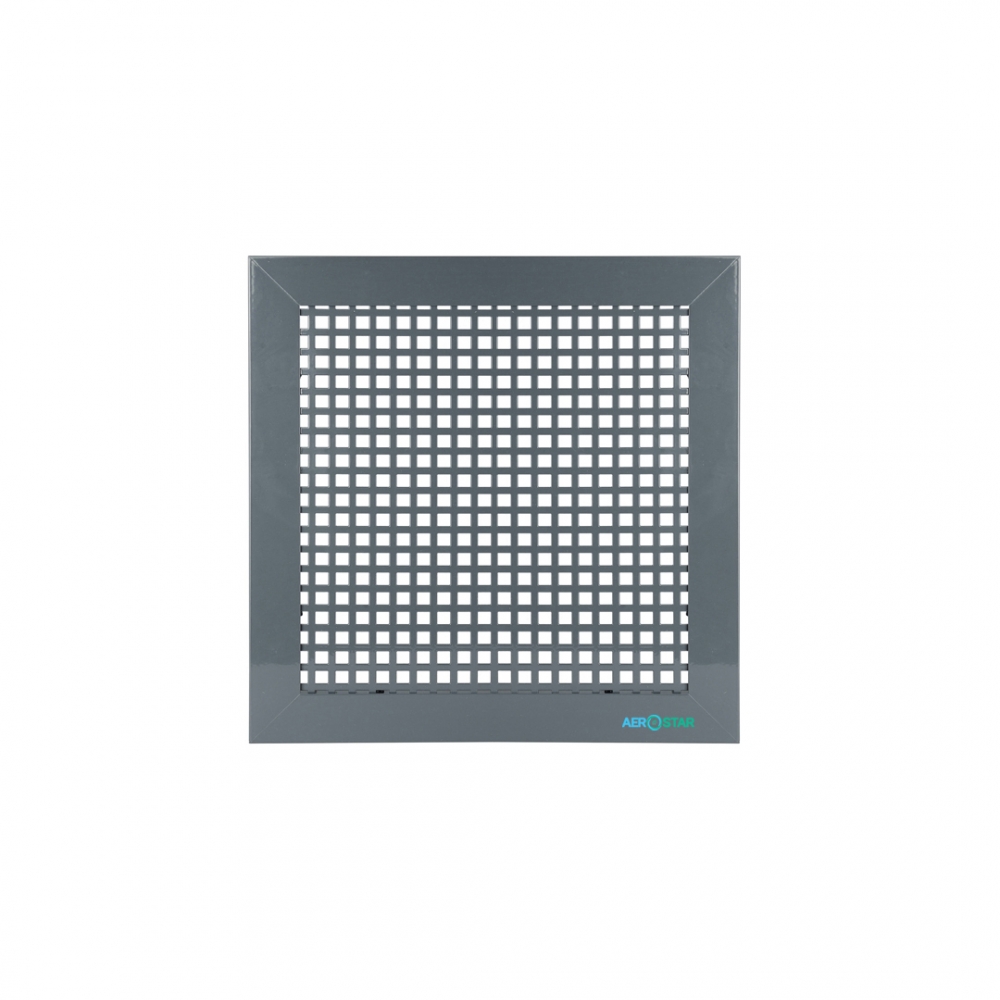

Решетка перфорированная PF-30-30 Kb 8х8

Данный тип решеток применяется в приточно-вытяжной вентиляции и системах кондиционирования воздуха, предназначен для монтажа в потолок или строительные проемы помещений разных типов и назначений.

Артикул: ARPD0236

Назначение

Данный тип решеток применяется в приточно-вытяжной вентиляции и системах кондиционирования воздуха, предназначен для монтажа в потолок или строительные проемы помещений разных типов и назначений.

Конструкция и материалы

Конструкция данной продукции состоит из высококачественных алюминиевых профилей в виде рамки 30-30 или 30-05 и перфорированного металлического листа. Перфорированная панель может быть, как жестко закреплена, так и не закреплена. Решетки с не закрепленной панелью используются при потолочном монтаже, когда нужно иметь доступ к за потолочному пространству для чистки или обслуживания оборудования. При изготовлении используется защитное декоративное покрытие — порошковая покраска. Стандартный цвет окраски – белый (RAL-9016), но по желанию Клиента возможно использование любого другого цвета палитры RAL.

Изготовление

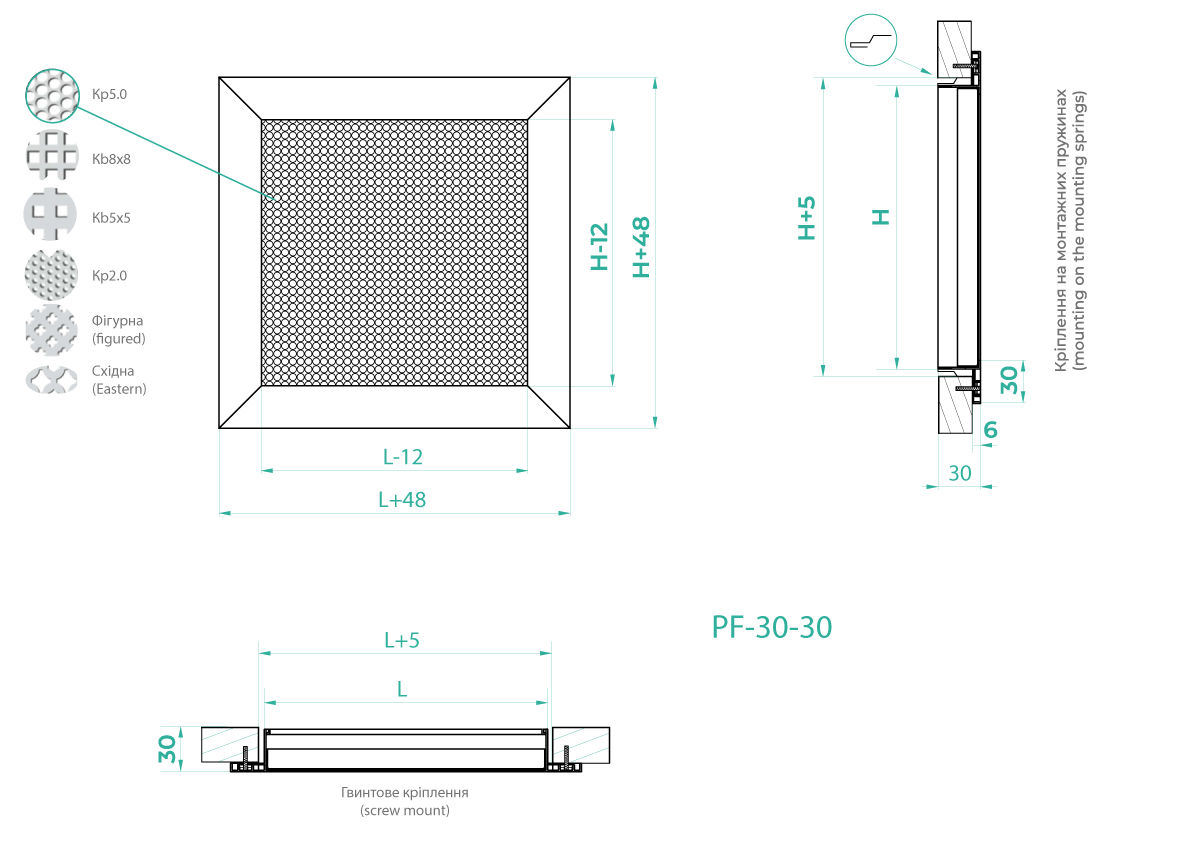

По посадочным размерам LxH с шагом 5мм.

Решетка с рамкой 30-30 может комплектоваться вторым рядом с подвижными ламелями для регулировки объема подачи воздуха, тогда решетка будет называться регулируемая П-30-60.

Пример заказа и монтаж

PF– перфорированная

30-05 – накладная рамка, толщиной 5мм

30-30 – рамка 30-30, для монтажа в проем

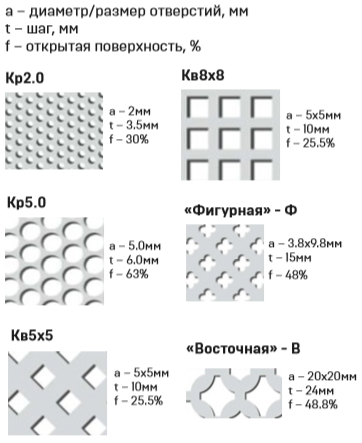

Кр 2.0 – Вид перфорации, (Кр – круглая, 2.0 – диаметр отверстий)

(-Кв 5х5) – “-“перфолист не закреплен, а лежит в пазах рамки, Вид перфорации (Кв – квадратная, 5х5 – размер ячейки)

Регулируемая PF-30-60 - второй ряд с подвижными ламелями для регулировки объема подачи воздуха.

PF-30-05* Кр 2.0 (RAL9016) 300x300 – накладная рамка толщиной 5мм, круглая перфорация с диаметром отверстий 2.0мм, крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), цвет белый.

PF-30-05* (-Кр 5.0) (RAL9016) 300x300 – накладная рамка толщиной 5мм, круглая перфорация с диаметром отверстий 5.0мм, которая не закреплена к рамке (-Кр 5.0), а лежит в пазах рамки, крепление с помощью винтового соединения, цвет белый.

PF-30-30* Кв 5x5 (RAL9016) 300x300 – рамка 30х30, перфорация с квадратными ячейками 5х5мм, крепление с помощью винтового соединения, цвет белый.

PF-30-60* Кв 8x8 (RAL9016) 300x300 - рамка 30х30, перфорация с квадратными ячейками 8х8мм, укомплектована вторым рядом с подвижными ламелями для регулировки объема подачи воздуха, крепление с помощью винтового соединения, цвет белый.

Комплектация

- возможна поставка с Пленум-боксом, изготовленного из оцинкованной стали;

- возможна поставка с демпфером ручной или механической регулировки (+DR или +DM), только для профиля 30-30.
