Назначение
Пленума предназначены для присоединения воздухораспределительных устройств (щелевых диффузоров и решеток) к системе воздуховодов в приточно-вытяжной вентиляции или воздушном отоплении.

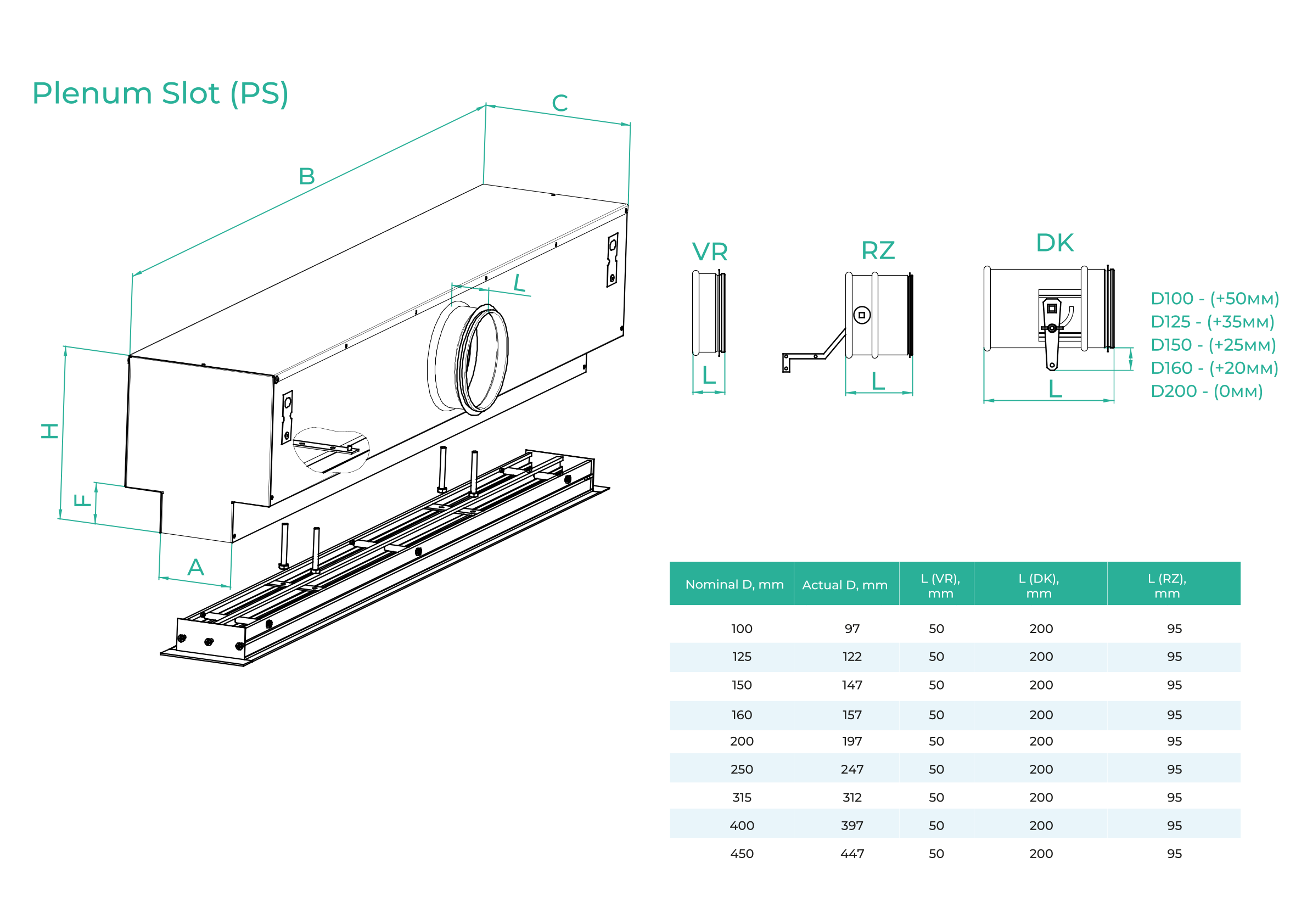

Конструкция и материалы
Изготавливаются из оцинкованной стали. Подключение может быть как боковое, так и верхнее.
Подводящий патрубок изготавливается под ниппельное соединение с наружным диаметром в -3 мм от номинального.
Имеют «правильную» форму с камерой смешивания для снижения скорости потока и более равномерного распределения по всей длине. Заранее установлены планки с отверстиями и нарезанной резьбой для винтового соединения с ними щелевых диффузоров. Максимальная длина составляет 2м, можно набирать их в одну бесконечную линию, при этом в первом пленуме не будет правой торцевой заглушки, во втором и последующих не будет торцевых заглушек с обеих сторон, а в последнем не будет заглушки только с левой стороны. Для их соединения между собой дополнительно устанавливается соединительная планка с отверстиями на одном из пленумов, где нет заглушки, а на втором, присоединяемом к первому, заранее сделаны отверстия и собираются они накладывая пленум на планку, совмещая отверстия на пленуме и планке, после чего соединить их между собой с помощью заклепок или саморезов.
При длине свыше 1200мм рекомендуем устанавливать две врезки и больше для более равномерной подачи воздуха по всей длине диффузора.
Дополнительно может комплектоваться:
— дроссель-клапаном для регулировки объема приточного воздуха;
— регулируемой заслонкой изнутри (лопатка перфорирована, ручка регулировки выводится во внутрь пленума);
— изоляция внутри пленума для уменьшения шумовых потоков;
— отбортовка по периметру;
— порошковой покраской внутри/снаружи по каталогу RAL.
