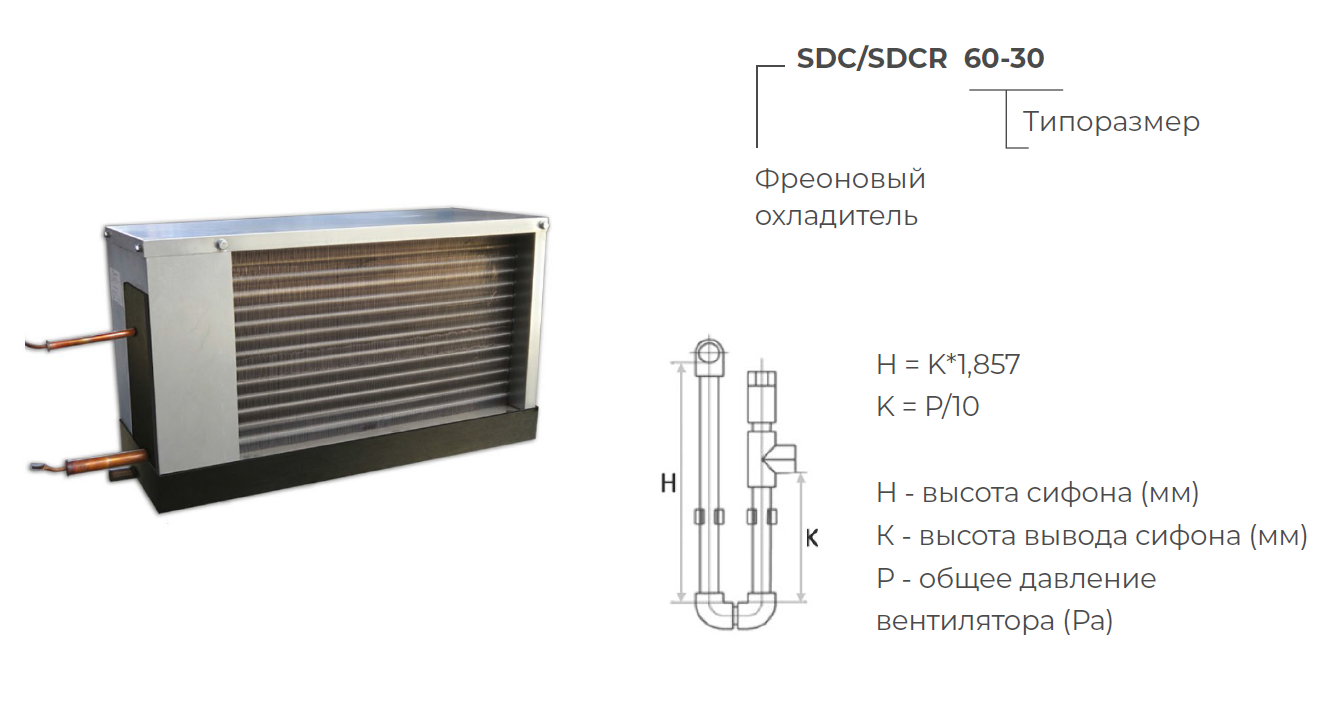

Корпус охладителя изготавливается из оцинкованного листа с изоляцией от конденсации влаги.
Поверхность теплообмена создают алюминиевые пластины толщиной 0,1мм, натянутые на медные трубки. Стандартные охладители SDC выпускаются трехрядные с переменной геометрией (ST 25×22 mm).
Испарители при их производстве заполняются азотом. Возможно изготовление с правым или левым подключением хладагента.
Оснащены каплеуловителем, изолированным поддоном для отвода конденсата. Охладители можно заказать также без каплеуловителя.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
Исходные заданные параметры:
- выбранный типоразмер охладителя; - расход воздуха (скорость в сечении); - входная расчетная температура воздуха (+25°С, +30°С, +35°С); - относительная влажность воздуха (40%, 50% или 60%).
Итоговые установленные параметры:
- выходная температура воздуха; - холодопроизводительность; - потеря давления по воздуху.
Условия эксплуатации:
Испаритель заполнен инертным газом, который при подключении в холодильную сеть выпускается.
В качестве наполнителя используются хладагенты R123, R134a, R152a, R404а, R410а, R407с, R507, R12, R22 (ASHRAE Number).
Принадлежности охладителя:
При выборе расположения охладителя в вентоборудовании рекомендуется соблюдать следующие правила:
Фреоновые охладители могут работать в положении, которое позволяет отводить конденсат.
Необходимо обеспечить контрольный и сервисный доступ к охладителю.
Перед охладителем должен устанавливаться воздушный фильтр, защищающий его от загрязнения (если он отсутствует перед обогревателем).
Для достижения максимальной холодопроизводительности необходимо подключить охладитель противоточно.
Охладитель можно устанавливать перед и за вентилятором.
Если охладитель устанавливается за вентилятором, рекомендуется преду- смотреть между ними участок для стабилизации потока воздуха (например воздуховод длиной 1-1,5 м).
Монтаж, эксплуатация, сервис:
Монтаж, эксплуатацию и сервис, включая компрессорно-конденсаторный блок, может производить только специализированная монтажная фирма в соответствии с действующим законодательством.
Фреоновые охладители не обязательно устанавливать на самостоятельные подвески, они могут быть установлены в канал воздуховода. Однако ни в коем случае нельзя загружать охладители SDС напряжением, особенно скручиванием от подсоединенной трассы.
Перед монтажом на переднюю соединительную поверхность фланца охладителя крепится самоклеющееся уплотнение.

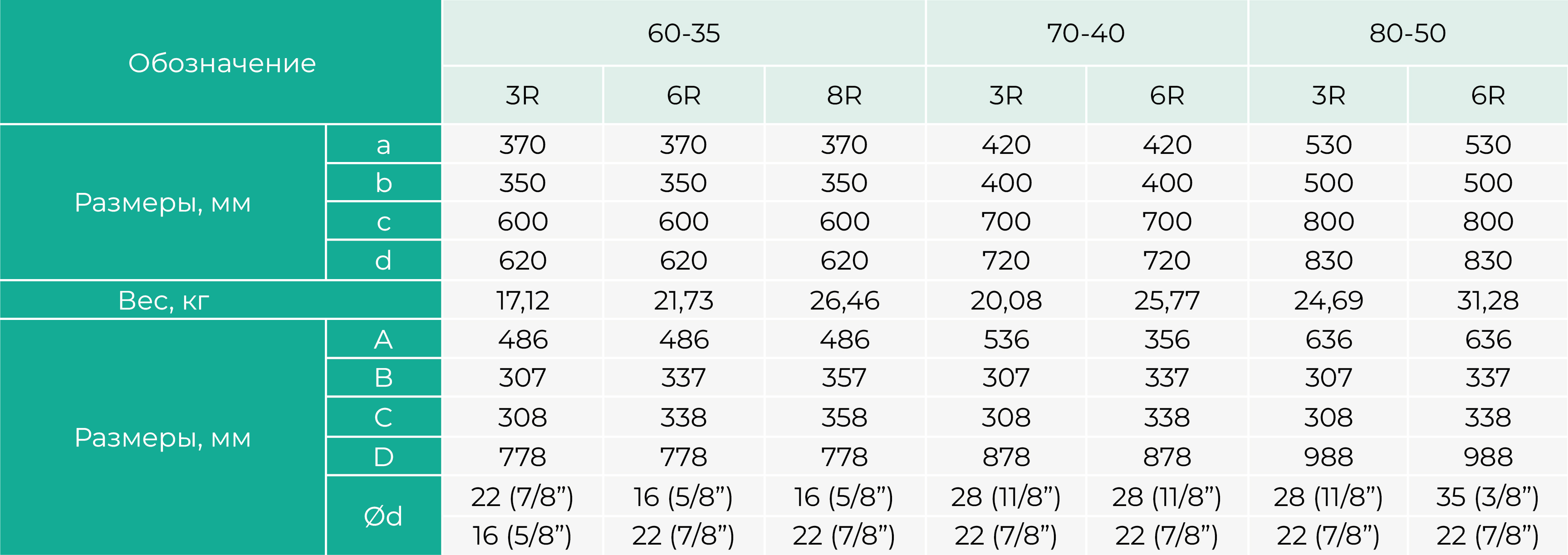

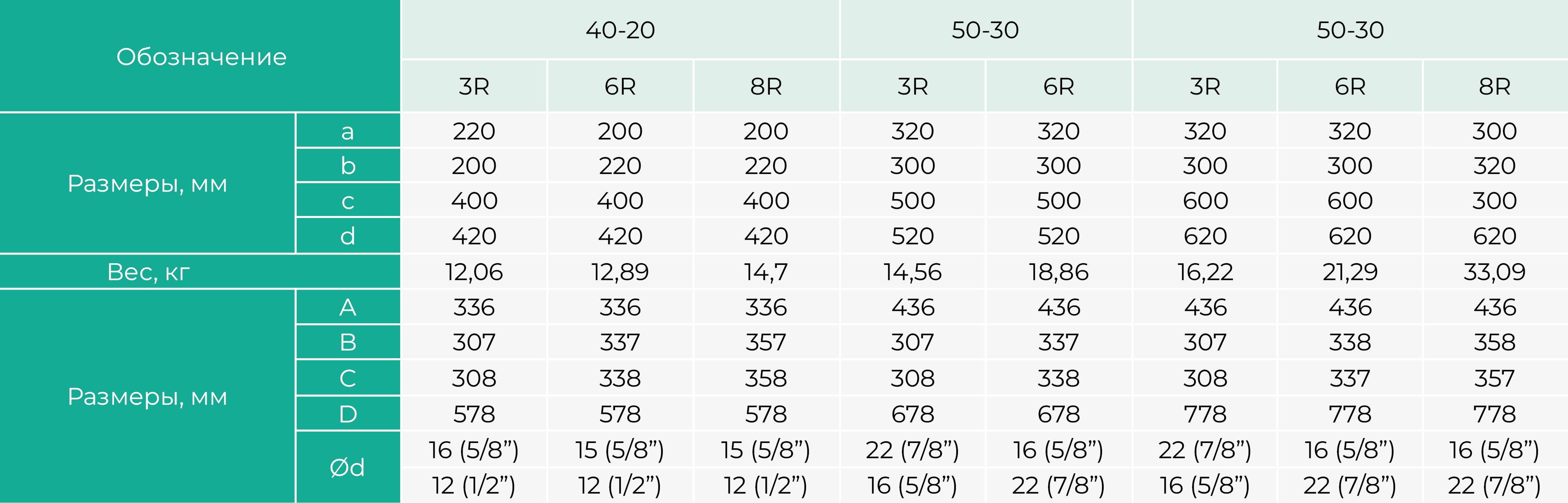

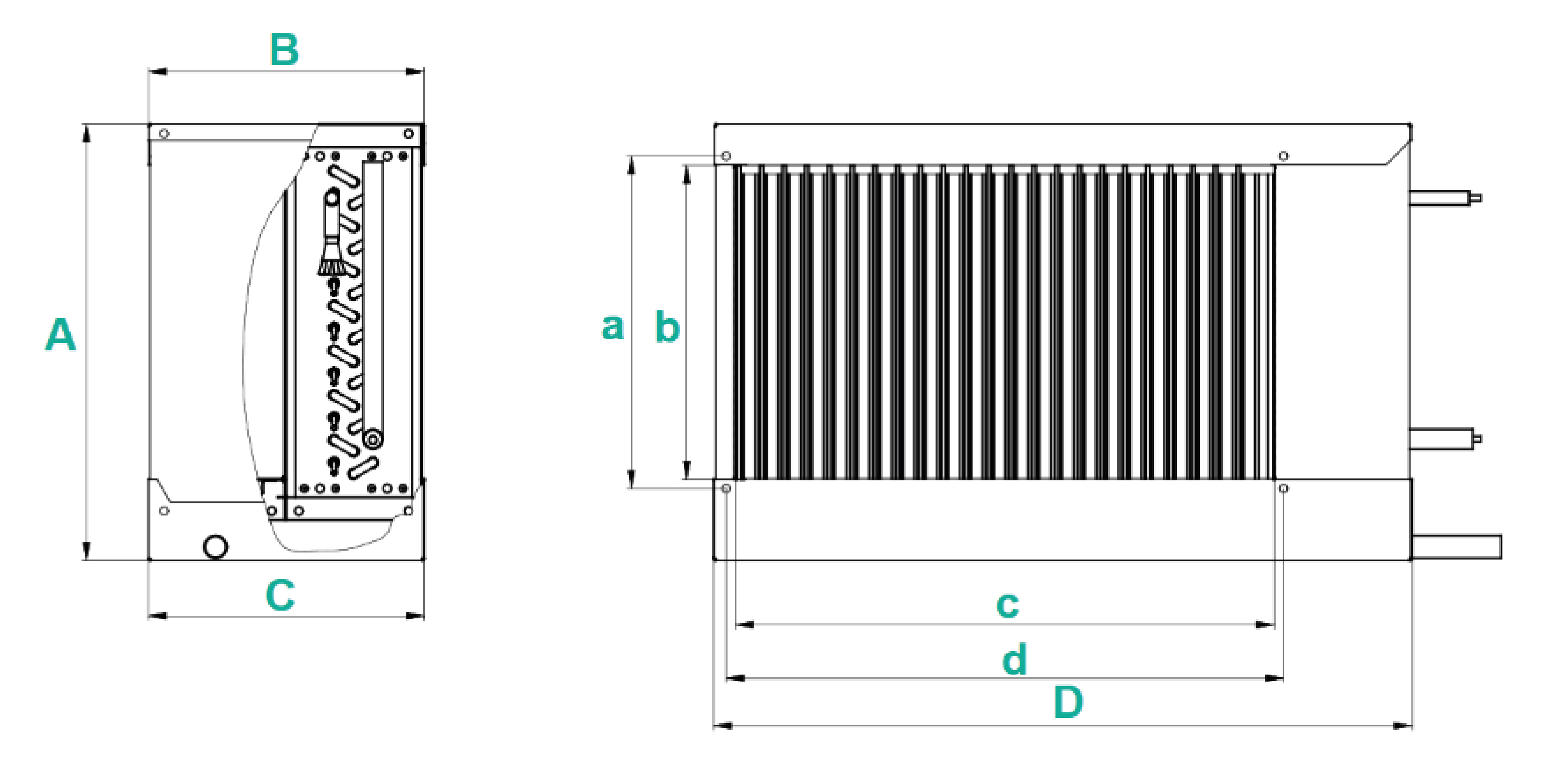

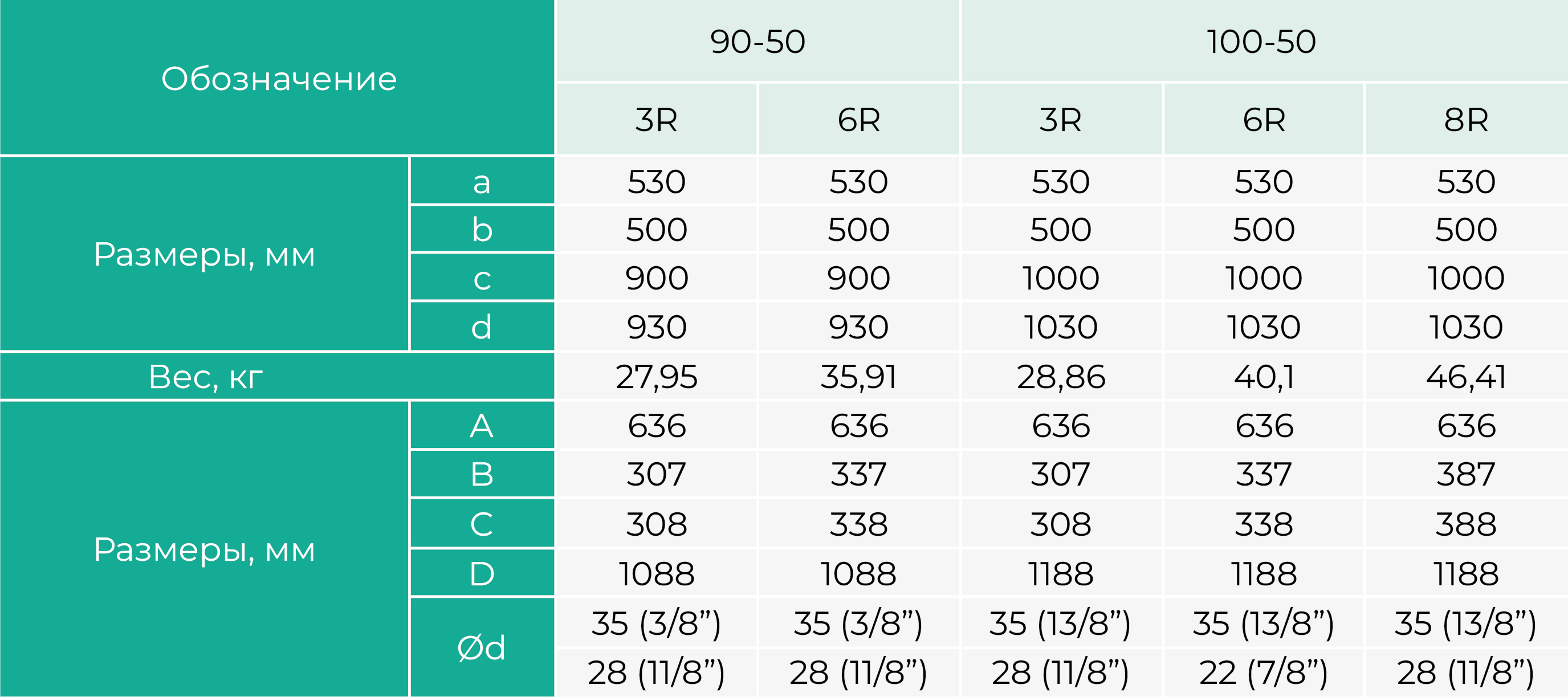

ГАБАРИТНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ И ВЕС
*Актуальные характеристики оборудования доступны в программе подбора "NormaSelect". Не забудьте уточнить их у Вашего менеджера.
