ОСОБЛИВОСТІ
Аеродинамічні параметри повітряних заслонік SRC

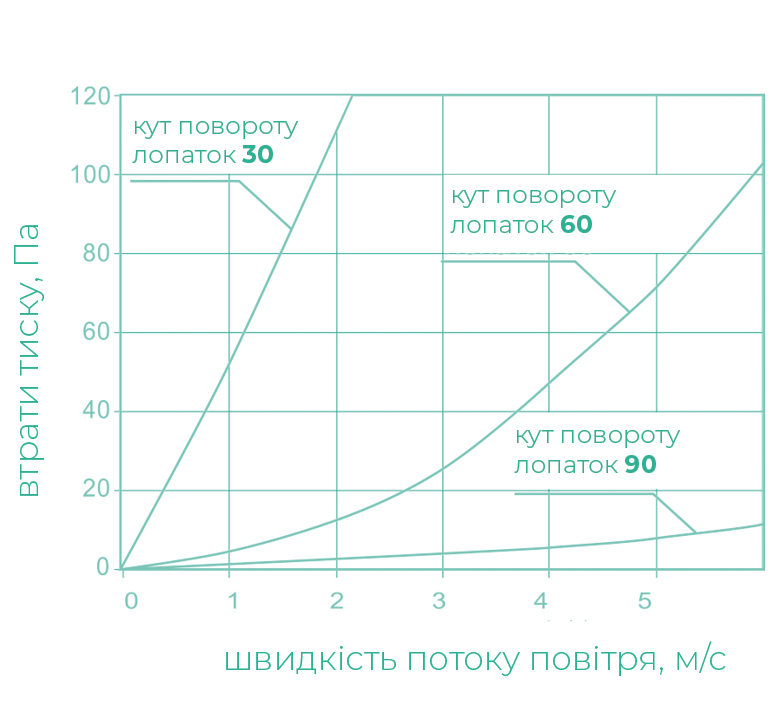

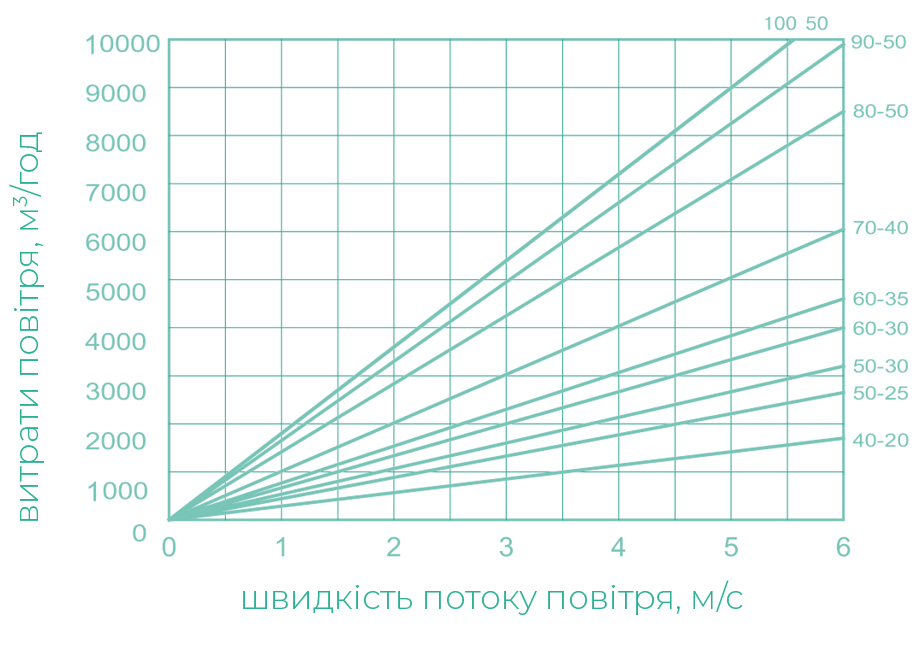

Аеродинамічні характеристики, а саме залежності втрати тиску від швидкості потоку повітря для різних кутів повороту лопаток повітряного клапана наведені нижче. Залежність швидкості потоку повітря від витрати повітря для повітряних клапанів типу SRC також приведена нижче.

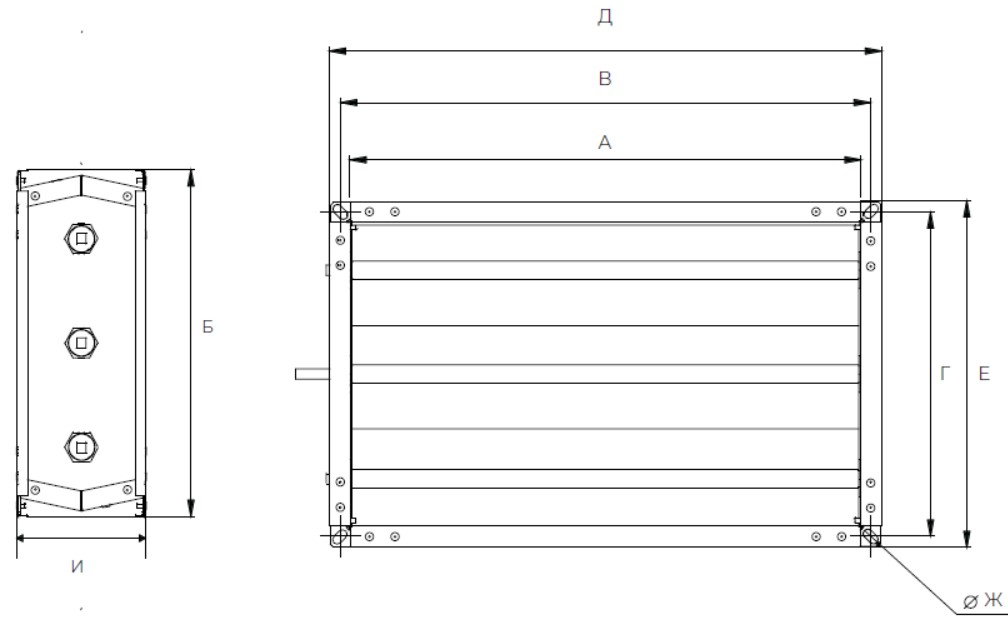

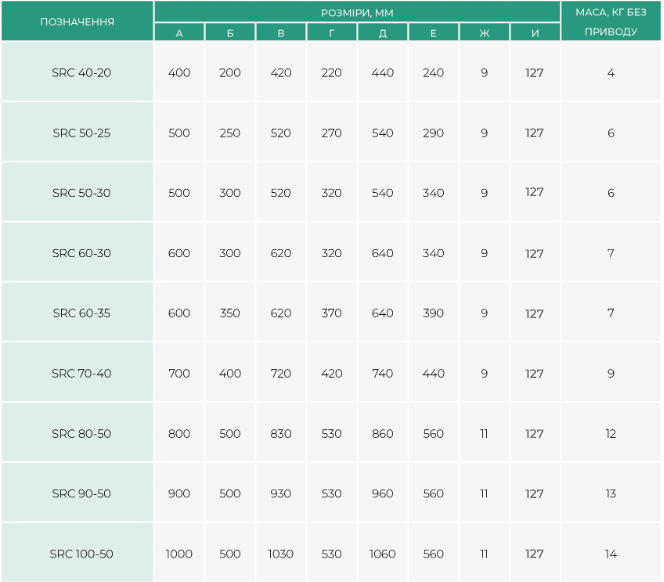

Конструкція SRC
У стандартному виконанні корпус і фланці заслінки виготовлені з оцинкованого сталевого листа. Поворотні пластини заслінки, виготовляються з алюмінієвого профілю. Поворот пластин заслінки здійснюється за допомогою розподільних ланцюгів. Герметичність заслінки досягається за рахунок гумового ущільнювача, який встановлений на кожній поворотною пластині.
Перетин приводного штоку – квадрат зі стороною 10 мм.
