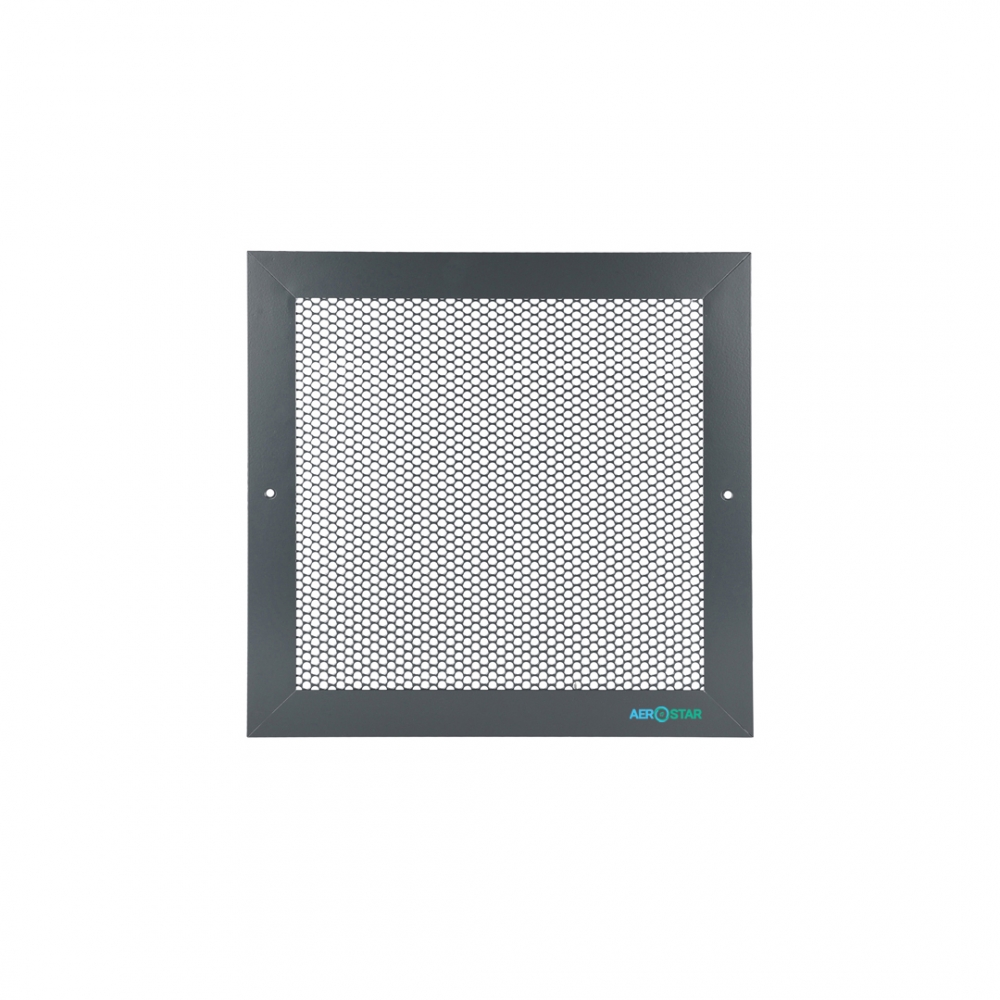

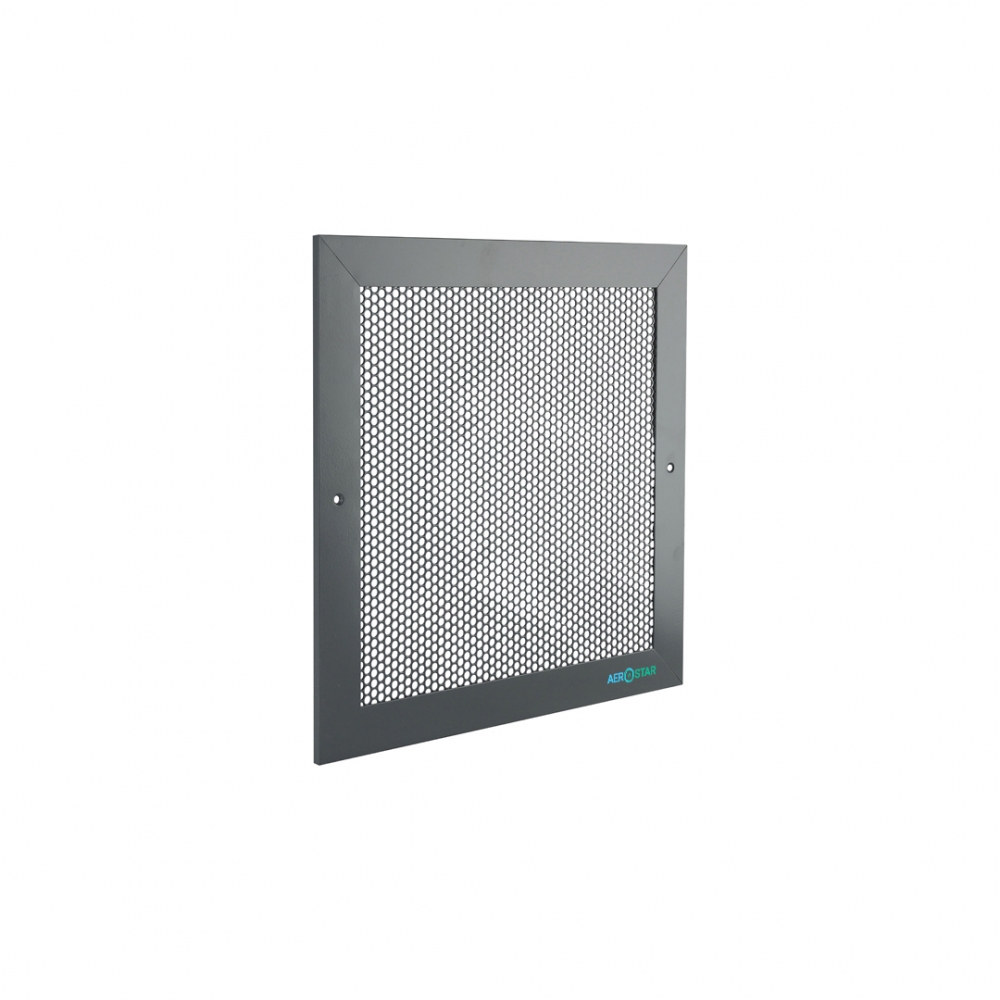

Решітка перфорована PF-30-05 Кр 5.0

Даний тип решіток застосовується в припливно-витяжній вентиляції і системах кондиціонування повітря, призначений для монтажу в стелю або будівельні прорізи приміщень різних типів і призначень.

Артикул: ARPD0237

Призначення

Даний тип решіток застосовується в припливно-витяжній вентиляції і системах кондиціонування повітря, призначений для монтажу в стелю або будівельні прорізи приміщень різних типів і призначень.

Конструкція і матеріали

Конструкція даної продукції складається з високоякісних алюмінієвих профілів у вигляді рамки 30-30 або 30-05 і перфорованого металевого листа. Перфорована панель може бути як жорстко закріплена, так і не закріплена. Решітки з не закріпленою панеллю використовуються при стельовому монтажі, коли потрібно мати доступ до за стельового простору для чищення або обслуговування обладнання. При виготовленні використовується захисне декоративне покриття – порошкове фарбування. Стандартний колір забарвлення – білий (RAL-9016), але за бажанням Клієнта можливе використання будь-якого іншого кольору палітри RAL.

Виготовлення

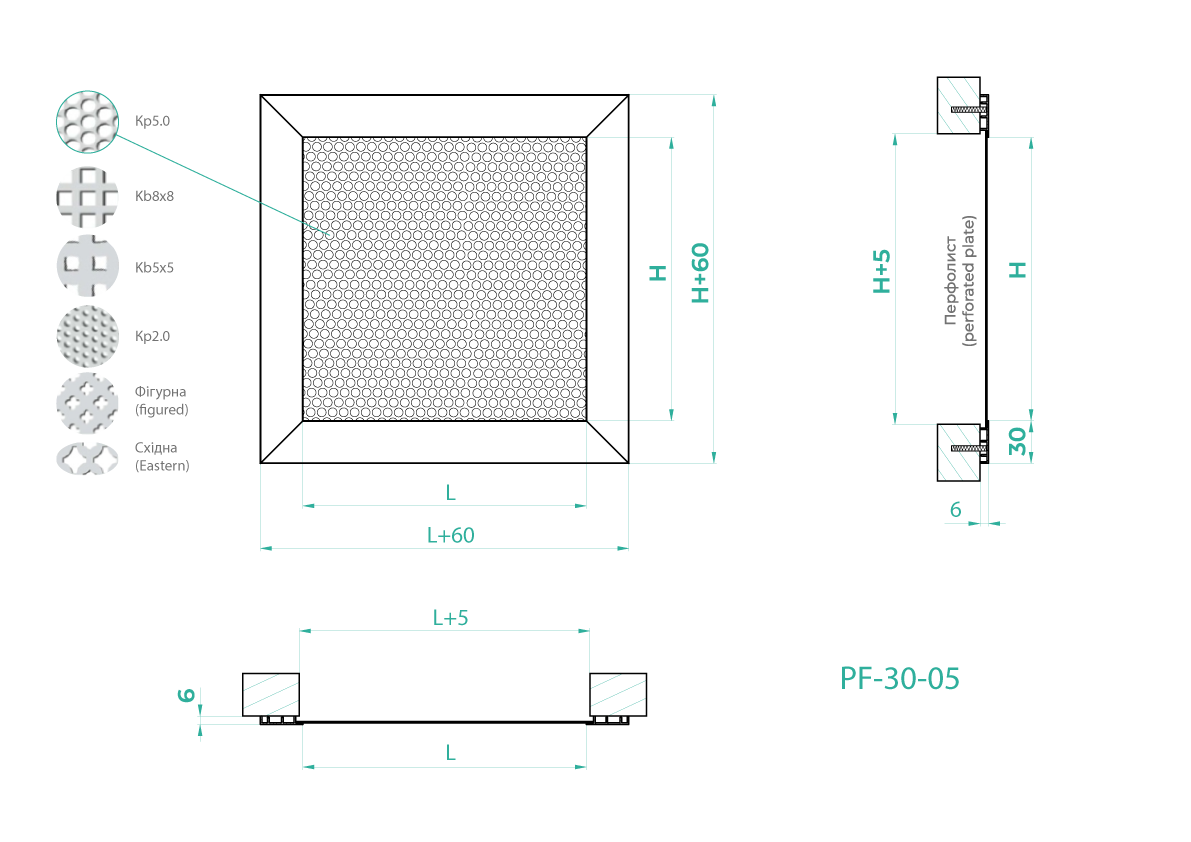

За посадковим розмірами LxH з кроком 5мм.

Решітка з рамкою 30-30 може комплектуватися другим рядом з рухомими ламелями для регулювання обсягу подачі повітря, тоді решітка буде називатися регульована П-30-60.

Приклад замовлення і монтаж

П - перфорована

30-05 - накладна рамка, товщиною 5мм

30-30 - рамка 30-30, для монтажу в отвір

Кр 2.0 - Вид перфорації, (Кр - кругла, 2.0 - діаметр отворів)

(-Кв 5х5) - перфолист не закріплений, а лежить в пазах рамки, Вид перфорації (Кв - квадратна, 5х5 - розмір осередку)

Регульована PF-30-05 - другий ряд з рухомими ламелями для регулювання обсягу подачі повітря.

PF-30-05 * Кр 2.0 (RAL9016) 300x300 - накладна рамка товщиною 5мм, кругла перфорація з діаметром отворів 2.0мм, кріплення за допомогою гвинтового з'єднання (монтажні отвори розташовані на лицьовій стороні рамки решітки), колір білий.

PF-30-05 * (-КР 5.0) (RAL9016) 300x300 - накладна рамка товщиною 5мм, кругла перфорація з діаметром отворів 5.0мм, яка не закріплена до рамці (-КР 5.0), а лежить в пазах рамки, кріплення за допомогою гвинтового з'єднання, колір білий.

PF-30-05 * Кв 5x5 (RAL9016) 300x300 - рамка 30х30, перфорація з квадратними осередками 5х5мм, кріплення за допомогою гвинтового з'єднання, колір білий.

PF-30-05 * Кв 8x8 (RAL9016) 300x300 - рамка 30х30, перфорація з квадратними осередками 8х8мм, укомплектована другим рядом з рухомими ламелями для регулювання обсягу подачі повітря, кріплення за допомогою гвинтового з'єднання, колір білий.

Комплектація

- можлива поставка з Пленум-боксом, виготовленого з оцинкованої сталі;

- можлива поставка з демпфером ручної або механічної регулювання (+ DR або + DM), тільки для профілю 30-30.
